產品名稱：	蒸汽疏水閥	產品型號：	CS41H
公稱通徑：	DN15～DN150	結構形式：	浮球式
公稱壓力：	1.6MPa～2.5MPa～4.0MPa	連接方式：	法蘭、內螺紋
適用溫度：	-29ºC～+425ºC	驅動方式：	自動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽等	生產廠家：	浦首閥門

產品說明

CS41H蒸汽疏水閥用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水的工況，能自動、迅速、連續地排除凝結水，有效地阻止蒸汽泄漏，并獲得最好的加熱效果。根據浮力的原理，使閥體內的浮球隨水位變化作升降運動，以達到閥門啟閉，即排水阻汽的作用。尤其對壓力低、排水量低和溫度穩定性要求高，不宜帶存凝結水的蒸汽設備更為適用。能排連續飽和水，至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。自由浮球式疏水閥有自動排冷空氣裝置，無汽鎖現象，工作平衡無噪音。能連續排水、性穩定、排水量大、漏水量小。

工作原理

    該閥利用浮力原理，浮球根據凝結水量的多少隨水位的變化而作升降，自動調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重降到底部，關閉排水閥座孔。由于排水閥座孔在凝結水水位以下，水汽自然分離，形成水封，達到無蒸汽泄漏。

產品特點

1、能連續排放飽和凝結水加熱設備不會有水積聚，從而獲得最高的熱效率。
2、蒸汽壓力變化時不受影響浮球能自動調節閥座孔的開度，工作連續，性能穩定。
3、排空氣性能好有自動或手動排空氣裝置，無氣鎖現象，工作平穩無噪音。

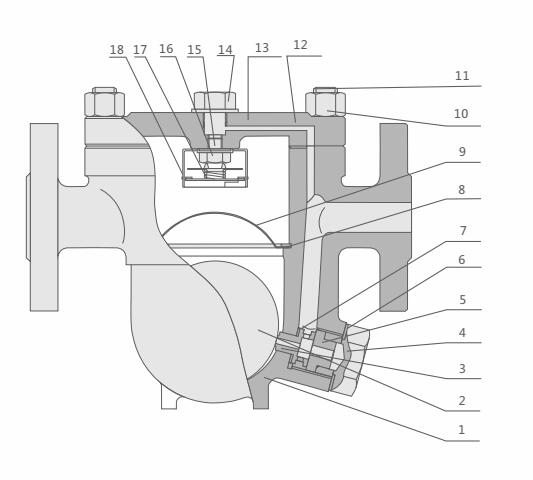

結構分解圖



主要零部件

序號	名稱	材料
1	閥體	WCB
2	浮球	304
3	封圈	2Cr13
4	尾螺	2Cr13
5	并冒	2Cr13
6	平墊圈	H62
7	平墊圈	H62
8	擋圈	65Mn
9	濾網	304
10	螺母	45
11	螺柱	35CrMoA
12	石墨封圈	304+石墨
13	閥蓋	A105
14	螺堵頭	2Cr13
15	閥座	Q235
16	磨合膨脹片	304
17	彈簧	304
18	保護套	304

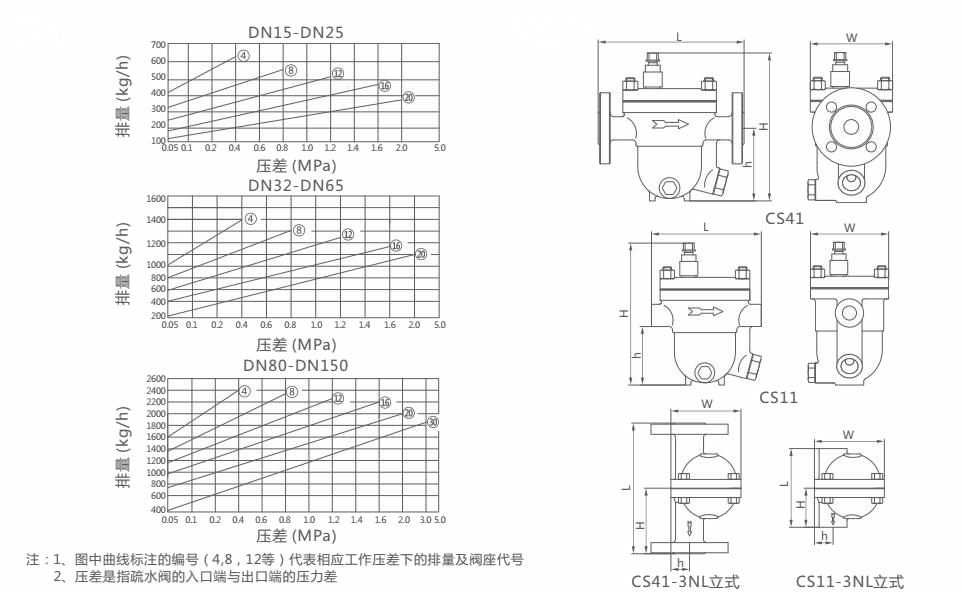

外形結構圖



主要外形尺寸

產品型號 Produstion Type	口徑	尺寸Dimensions
	DN	L	H	D	D1	D2	b	f	Z-φd
CS41H-16C、25 C、40C CS41H-16 B、25 B、40B	15	195	195	95	65	45	14	2	4-φ14
	20	195	200	105	75	55	14	2	4-φ14
	25	215	225	115	85	65	14	2	4-φ14
CS41H-16C、25 C、40C CS41H-16D、25 D、40D	25	270	245	115	85	65	14	2	4-φ14
	32	270	250	135	100	78	16	2	4-φ18
	40	280	290	145	110	85	16	3	4-φ18
	50	290	300	160	125	100	16	3	4-φ18
CS41H-16C、25C CS41H-16F、25F	50	410	380	160	125	100	16	3	4-φ18
	65	410	380	180	145	120	18	3	4-φ18
	80	430	420	195	160	135	20	3	8-φ18
	100	430	440	215	180	155	20	3	8-φ18
	125	480	510	245	210	185	22	3	8-φ18
	150	480	510	280	240	210	24	3	8-φ23

聲明：【CS41H蒸汽疏水閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的CS41H蒸汽疏水閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
