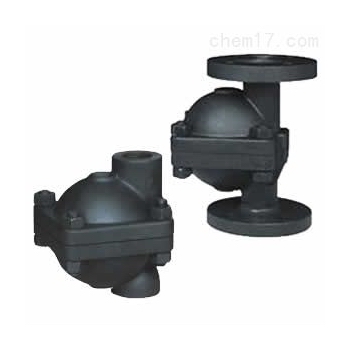

產品名稱：	立式自由浮球式疏水閥	產品型號：	CS11H-3NL
公稱通徑：	DN15～DN50	結構形式：	立式
公稱壓力：	1.6MPa～2.5MPa～4.0MPa	連接方式：	法蘭、內螺紋
適用溫度：	-29ºC～+425ºC	驅動方式：	自動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽等	生產廠家：	浦首閥門

產品說明

CS11H-3NL立式自由浮球式疏水閥根據浮力的原理，使閥體內的浮球隨水位變化作升降運動，以達到閥門啟閉，即排水阻汽的作用。尤其對壓力低、排水量低和溫度穩定性要求高，不宜帶存凝結水的蒸汽設備更為適用。能排連續飽和水，至使設備凝結水滯存量較少、升溫快、加熱溫度穩定。能連續排水、性穩定、排水量大、漏水量小。

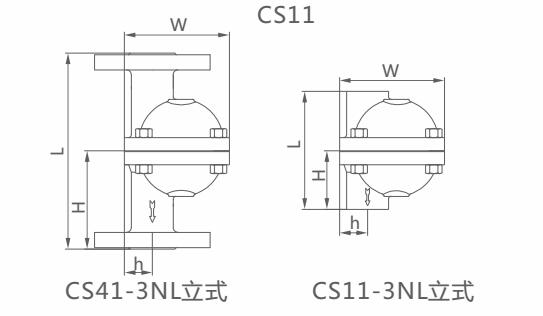

外形結構圖



主要外形尺寸

型號	口徑DN	L	H	h	W
CS11H-3NL	15	160	63	30	113
	20	160	63	30	113
	25	160	63	30	113
	32	250	100	38	172
	40	250	100	38	172
	50	250	100	38	172

主要外形尺寸

型號	口徑DN	L	H	h	W
CS11H-3NL	15	125	63	30	113
	20	125	63	30	113
	25	125	63	30	113
	32	200	100	38	172
	40	200	100	38	172
	50	200	100	38	172

聲明：【CS11H-3NL立式自由浮球式疏水閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的CS11H-3NL立式自由浮球式疏水閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
