產品名稱：	杠桿浮球式蒸汽疏水閥	產品型號：	FT43H
公稱通徑：	DN15～DN50	結構形式：	杠桿式
公稱壓力：	1.6MPa～2.5MPa～4.0MPa	連接方式：	法蘭、內螺紋、承插焊
適用溫度：	-29ºC～+425ºC	驅動方式：	自動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽等	生產廠家：	浦首閥門

產品說明

FT43H杠桿浮球式蒸汽疏水閥廣泛用于工業蒸汽加熱設備，各種大型熱交換器及干燥機、夾套鍋等，特別應用于冷凝水特大排量在的工作場合。用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水的工況，能自動、迅速、連續地排除凝結水，有效地阻止蒸汽泄漏，并獲得最好的加熱效果。

產品特點

1、能連續排放飽和凝結水加熱設備不會有水積聚，從而獲得最高的熱效率。
2、蒸汽壓力變化時不受影響浮球帶動杠桿自動調節閥座孔的開度，工作連續，性能穩定。
3、排空氣性能好自動排空氣裝置能排除不凝結的冷熱氣體，無氣鎖現象，工作平穩無噪音。

工作原理

       該閥剛啟動時，自動排空氣裝置迅速排除系統中不凝結氣體，當蒸汽和熱凝結水進入后，閥腔內溫度隨著升高，排空氣裝置自動關閉，浮球根據凝結水水位的變化而作升降，帶動杠桿調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重下降，驅使杠桿帶動閥芯關閉排水閥座孔。

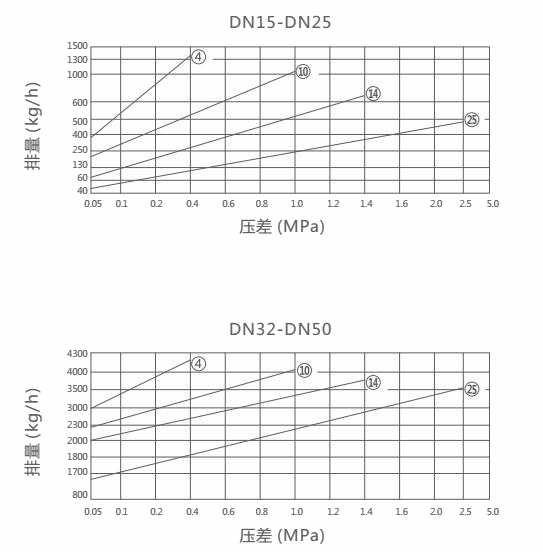

排量圖


注：1、圖中曲線標注的編號（4,8，12等）代表相應工作壓差下的排量及閥座代號
        2、壓差是指疏水閥的入口端與出口端的壓力差

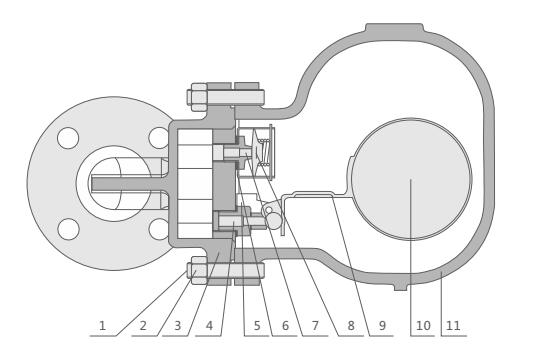

結構分析圖



主要零部件

序號	名稱	材料
1	螺柱	WCB
2	螺母	Q235
3	閥體	304
4	彈子密封座	304
5	支架	35CrMoA
6	墊圈	45
7	膜盒密封座	H62
8	膜盒	304
9	杠桿	304
10	浮球	304
11	閥蓋	304

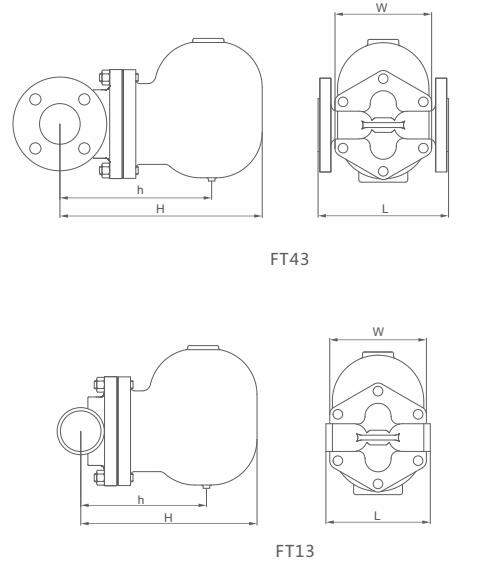

外形結構圖



主要外形尺寸

型號	口徑DN	L	H	h	W
FT43H	15	150	250	190	118
	20	150	250	190	118
	25	160	250	190	118
	32	230	335	270	175
	40	230	335	270	175
	50	230	350	280	175

主要外形尺寸

型號	口徑DN	L	H	h	W
FT13H	15	120	199	124	110
	20	120	199	124	110
	25	120	204	129	110
	32	120	204	129	110
