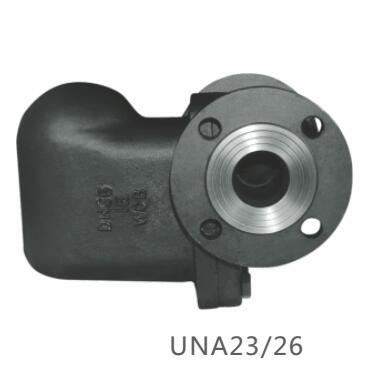

產品名稱：	杠桿浮球式疏水閥	產品型號：	UNA23H、UNA26H
公稱通徑：	DN15～DN50	結構形式：	杠桿式
公稱壓力：	1.6MPa～2.5MPa～4.0MPa	連接方式：	法蘭
適用溫度：	-29ºC～+425ºC	驅動方式：	自動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽等	生產廠家：	浦首閥門

產品說明

UNA23H、UNA26H杠桿浮球式疏水閥廣泛用于工業蒸汽加熱設備，各種大型熱交換器及干燥機、夾套鍋等，特別應用于冷凝水特大排量在的工作場合。用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水的工況，能自動、迅速、連續地排除凝結水，有效地阻止蒸汽泄漏，并獲得最好的加熱效果。

產品特點

1、能連續排放飽和凝結水加熱設備不會有水積聚，從而獲得最高的熱效率。
2、蒸汽壓力變化時不受影響浮球帶動杠桿自動調節閥座孔的開度，工作連續，性能穩定。
3、排空氣性能好自動排空氣裝置能排除不凝結的冷熱氣體，無氣鎖現象，工作平穩無噪音。

工作原理

       該閥剛啟動時，自動排空氣裝置迅速排除系統中不凝結氣體，當蒸汽和熱凝結水進入后，閥腔內溫度隨著升高，排空氣裝置自動關閉，浮球根據凝結水水位的變化而作升降，帶動杠桿調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重下降，驅使杠桿帶動閥芯關閉排水閥座孔。

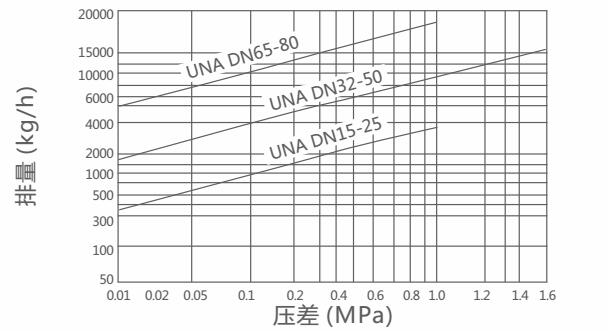

排量圖


注：1、圖中曲線標注的編號（4,8，12等）代表相應工作壓差下的排量及閥座代號
        2、壓差是指疏水閥的入口端與出口端的壓力差

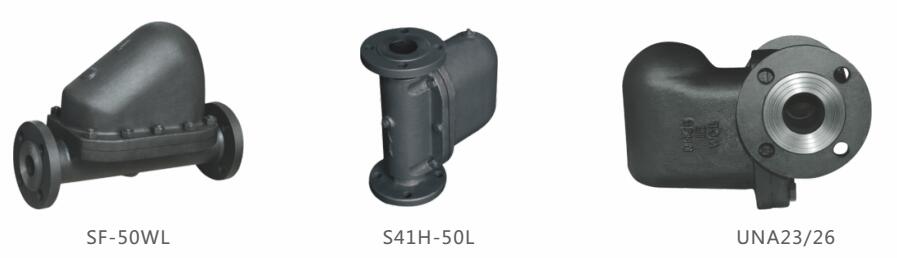

產品示意圖

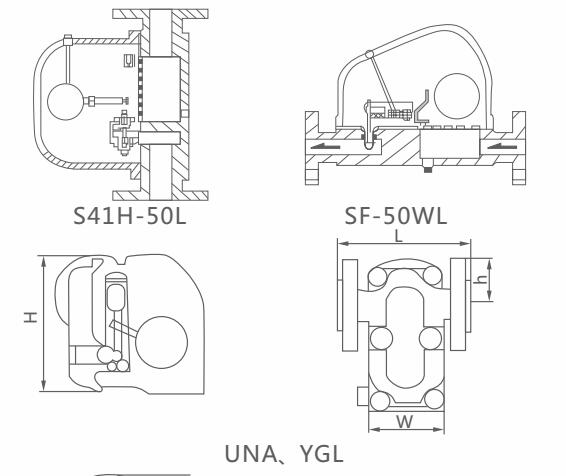

外形結構圖



主要外形尺寸

型號	口徑DN	L	H	h	W
S41H-50L	15	310	230	198	135
S41H-50L	20	310	230	198	135
S41H-50L	25	310	230	198	135
S41H-50L	40	360	295	198	170
S41H-50L	50	360	295	198	170
SF-50WL（垂直式）	50	320	250	160	160
SF-50WL	50	270	250	160	324
UNA23H/UNA26H	15-20	145	128	60	90
UNA23H/UNA26H	25	145	128	60	90
UNA23H/UNA26H	32-50	145	128	60	90



聲明：【UNA23H,UNA26H杠桿浮球式疏水閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的UNA23H,UNA26H杠桿浮球式疏水閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
