產品名稱：J43H-40P-64P-160P-320P法蘭式針型閥

產品型號：J43H-40P-64P-160P-320P
產品口徑：DN10～DN25
產品壓力：1.6MPa～32.0MPa
產品材質：鑄鋼、不銹鋼

產品名稱：法蘭式針型閥產品型號：J43H-40P-64P-160P-320P 公稱通徑：DN10～DN25結構形式：針型截止式公稱壓力：1.6MPa～32.0MPa連接方式：法蘭適用溫度：-40&o

產品名稱：	法蘭式針型閥	產品型號：	J43H-40P-64P-160P-320P
公稱通徑：	DN10～DN25	結構形式：	針型截止式
公稱壓力：	1.6MPa～32.0MPa	連接方式：	法蘭
適用溫度：	-40ºC～+540ºC	驅動方式：	手動（一字形手柄或菊花形手輪）
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、空氣等氣體	生產廠家：	浦首閥門

產品說明

J43H-40P-64P-160P-320P法蘭式針型閥是由法蘭式連接，適用于油﹑水﹑氣等多種非腐蝕性或腐蝕性介質，適用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他類型的閥門，針型閥具有更好的密封性能和耐受壓力的能力，一般用于較小流量，較高壓力的氣體或者液體介質的密封，最合適與與壓力表配合。

產品特性

1. 制造標準: GB/T12224-2005 JB/T7747-1995 GB/T12235-2007
2. 連接形式: 法蘭連接
3. 結構特征: 錐面密封
4. 閥門檢驗與試驗: GB/T13927-1992 JB/T9092-1999
5. 公稱壓力:≤10000Psi
6. 適用工作溫度:-29℃～+538℃
7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…

主要零件材料

序號 NO.	零件名稱 Part name	材質 Material
1	法蘭 Flang	20# A105 SS304 SS304L SS316 SS316L
2	閥體 Body	20# A105 SS304 SS304L SS316 SS316L
3	閥蓋墊片 Bonnet Gasket	紫銅(Red copper) PTFE
4	閥蓋Bonnet	20# A105 SS304 SS304L SS316 SS316L
5	填料墊 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite)
6	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
7	填料壓蓋 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
8	鎖緊螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
9	閥桿 Stem	20# A105 SS304 SS304L SS316 SS316L
10	手輪 Handle	20# A105 SS304 SS304L SS316 SS316L
11	帶帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

性能規范

型號 Type	公稱壓力（MPa）Nominal pressure	試驗壓力（MPa）Test pressure			工作壓力（MPa）Working pressure	工作溫度（℃）Working temperature	適用介質 Applicable mediun
型號 Type	公稱壓力（MPa）Nominal pressure	殼體 Shell	密封（液） Seal	密封（氣） Seal	工作壓力（MPa）Working pressure	工作溫度（℃）Working temperature	適用介質 Applicable mediun
J43H-16	1.6	2.4	1.76	0.6	1.6	P＜540℃	液化石油氣水、酸、蒸汽、油品等Petroleun gas Water,Asic,Steam,Oil etc.
J43H-40P	4.0	6.0	4.4	0.6	4.0	P＜540℃
J43H-160	16.0	24.0	17.6	0.6	16.0	C＜425℃
J43H-320P	32.0	48.0	35.2	0.6	32.0	C＜425℃

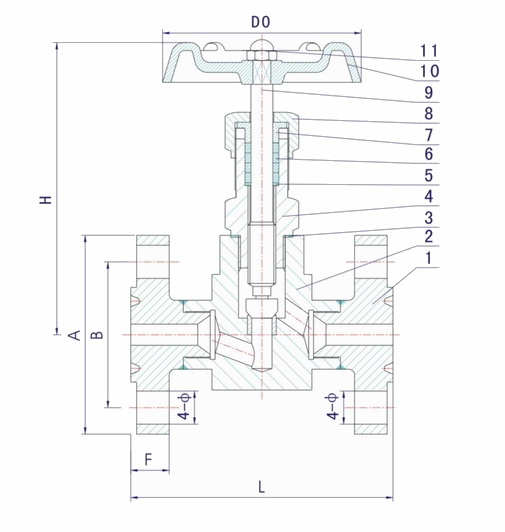

外形結構圖

主要外形尺寸

型號	公稱通徑 DN Nominal bore	A	B	C	F	N-ø	L	H	D0
J43H-40P-64P-160P-320P	DN10	90	60	41	14	4-ø14	130	90	60
J43H-40P-64P-160P-320P	DN15	95	65	46	14	4-ø14	132	90	60
J43H-40P-64P-160P-320P	DN20	105	75	56	16	4-ø14	150	105	80
J43H-40P-64P-160P-320P	DN25	115	85	65	16	4-ø14	150	120	100

聲明：【J43H-40P-64P-160P-320P法蘭式針型閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的J43H-40P-64P-160P-320P法蘭式針型閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
