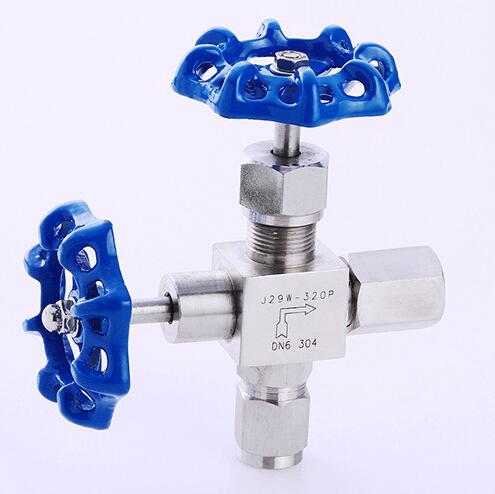

產品名稱：	壓力表針型閥	產品型號：	J29H、J29W
公稱通徑：	DN3～DN6	結構形式：	錐面或球面密封
公稱壓力：	16.0MPa～32.0MPa	連接方式：	內螺紋、外螺紋
適用溫度：	-40ºC～+540ºC	驅動方式：	手動（一字形手柄或菊花形手輪）
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、空氣等氣體	生產廠家：	浦首閥門

產品說明

J29H、J29W壓力表針型閥是由內外螺紋連接，適用于油﹑水﹑氣等多種非腐蝕性或腐蝕性介質，適用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他類型的閥門，壓力表針型閥具有更好的密封性能和耐受壓力的能力，一般用于較小流量,較高壓力的氣體或者液體介質的密封，最合適與與壓力表配合。

產品特點

1. 制造標準: GB/T12224-2005 JB/T7747-1995
2. 連接形式:  管接頭內螺紋連接(NPT,G,Rc,Rp…)
3. 結構特征: 錐面或球面密封
4. 閥門檢驗與試驗: GB/T13927-1992
5. 公稱壓力: ≤10000Psi
6. 適用工作溫度: -29℃～+538℃
7. 適用介質: 水,油,氣等腐蝕性與非腐蝕性介質
8. 公稱通徑: DN6,DN10,DN15,DN20,DN25…

零件材料

零件名稱	閥體	閥桿	閥底座	填料	填料閥蓋	手輪
J29H/W-320-DN3	碳鋼	鉻不銹鋼		聚四氟乙稀 柔性石墨	碳鋼	優質碳鋼
J29H/W-320P-DN6	鉻鎳不銹鋼	鉻不銹鋼	鉻鎳不銹鋼		不銹鋼

性能規范

型號	公稱壓力Mpa	試驗壓力PSMpa			工作壓力Mpa	工作溫度℃	適用介質
		殼體	密封液	密封氣
J29H/W-320	32.0	48.0	35.2	0.6	32.0	P≤540℃	液化石油氣水、酸、蒸汽、 油品等
J29H/W-320P	32.0	48.0	35.2	0.6	32.0	C≤425℃

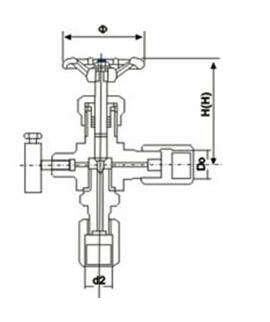

外形結構圖



主要外形尺寸

型號	公稱直徑DNmm	尺 寸								重量kg
		L1	D1	D2	L2	H	H1	M1	M2
J29H/W-320	3	60	65	50	65	85	93	M14×1.5	M20×1.5	1.0
J29H/W-320P	6	60	65	50	65	85	93	M14×1.5	M20×1.5	1.0



聲明：【J29H,J29W壓力表針型閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的J29H,J29W壓力表針型閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
