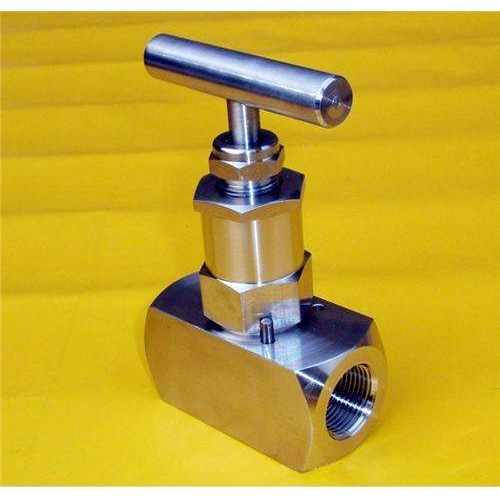

產品名稱：	美標針型閥	產品型號：	ANSI-6000PSI～10000PSI
公稱通徑：	DN6～DN32	結構形式：	錐面密封
公稱壓力：	6000PSI～10000PSI	連接方式：	內螺紋、外螺紋、焊接
適用溫度：	-40ºC～+540ºC	驅動方式：	手動（一字形手柄）
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、空氣等氣體	生產廠家：	浦首閥門

產品說明

ANSI-6000PSI～10000PSI美標針型閥是由內螺紋連接，適用于油﹑水﹑氣等多種非腐蝕性或腐蝕性介質，適用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他類型的閥門，美標針型閥具有更好的密封性能和耐受壓力的能力，一般用于較小流量，較高壓力的氣體或者液體介質的密封，最合適與與壓力表配合。

產品特點

1. 制造標準:ASME B16.34-2004
2. 連接形式:  內外螺連接(NPT,G,Rc,Rp…)
3. 結構特征:錐面密封,旋塞提升式
4. 閥門檢驗和試驗: API 598
5. 公稱壓力:≤10000Psi
6. 適用溫度:-29℃～+538℃
7. 適用介質:水,汽,油及有腐蝕性和非腐蝕性氣體等
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…

主要零件材料

序號 NO.	零件名稱 Part name	材質 Material
1	閥體 Body	20# A105 SS304 SS304L SS316 SS316L
2	閥蓋墊片 Bonnet Gasket	紫銅(Red copper) PTFE
3	閥蓋Bonnet	20# A105 SS304 SS304L SS316 SS316L
4	填料墊 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite)
5	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
6	填料壓蓋 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
7	閥桿 Stem	20# A105 SS304 SS304L SS316 SS316L
8	手柄 Handle	20# A105 SS304 SS304L SS316 SS316L
9	內六角螺釘 Hexagon Screw	20# A105 SS304 SS304L SS316 SS316L

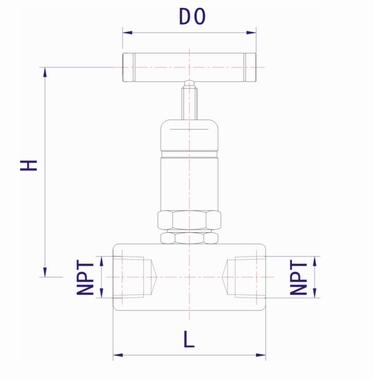

外形結構圖



主要外形尺寸

ITEM NO.	公稱通徑 DN Nominal bore	Td	H	L	L1	N
ANSI-6000PSI～10000PSI	DN6	NPT1/4	75	58	75	60
ANSI-6000PSI～10000PSI		G1/4	85	58	-	60
ANSI-6000PSI～10000PSI	DN10	NPT3/8	75	58	78	60
ANSI-6000PSI～10000PSI		G3/8	87	58	-	60
ANSI-6000PSI～10000PSI	DN15	NPT1/2	77	68	86	60
ANSI-6000PSI～10000PSI		G1/2	87	60	-	60
ANSI-6000PSI～10000PSI	DN20	G3/4	100	70	-	60
ANSI-6000PSI～10000PSI	DN25	Rc1(Rp1)	110	78	-	60
ANSI-6000PSI～10000PSI	DN32	G1-1/4	130	102	-	60

聲明：【ANSI-6000PSI～10000PSI美標針型閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的ANSI-6000PSI～10000PSI美標針型閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
