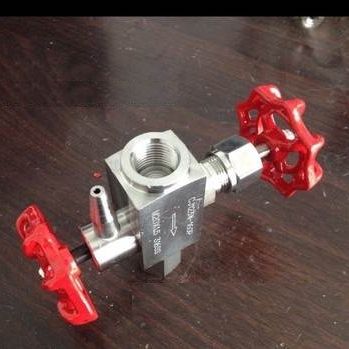

產品名稱：	多功能壓力表針型閥	產品型號：	CJ123H
公稱通徑：	DN6	結構形式：	多功能
公稱壓力：	25.0MPa～32.0MPa	連接方式：	內螺紋
適用溫度：	-40ºC～+540ºC	驅動方式：	手動（一字形手柄或菊花形手輪）
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、空氣等氣體	生產廠家：	浦首閥門

產品說明

CJ123H多功能壓力表針型閥是由內螺紋連接，適用于油﹑水﹑氣等多種非腐蝕性或腐蝕性介質，適用于-29℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃。比其他類型的閥門，功能壓力表針型閥具有更好的密封性能和耐受壓力的能力，一般用于較小流量,較高壓力的氣體或者液體介質的密封，最合適與與壓力表配合。

產品特點

1. 制造標準: GB/T12224-2005
2. 連接形式: 內螺紋連接 (NPT,G,Rc,Rp…)
3. 結構特征: 錐面或球面密封
4. 閥門檢驗及試驗: GB/T13927-1992
5. 公稱壓力:≤10000Psi
6. 適用工作溫度:-29℃～+538℃
7. 適用介質: 水,油,汽等腐蝕性與非腐蝕性介質
8. 公稱通徑: DN6,DN10,DN15,DN20,DN25…

主要性能規范

型號	公稱壓力(MPa)	試驗壓力(MPa)			工作壓力(MPa)	工作溫度(℃)	適用介質
		殼體 (MPa)	密封 (液)	密封 (氣)
CJ123H-250-DN15	25.0	37.5	27.5	0.6	25.0	P≤540℃	液化石油氣水、酸、蒸汽、油品等
						C≤425℃

主要零件材料

序號 NO.	零件名稱 Part name	材質 Material
1	取樣手柄Sampling Handle	20# A105 SS304 SS304L SS316 SS316L
2	內六角螺釘Hexagon Screw	20# A105 SS304 SS304L SS316 SS316L
3	取樣閥桿Sampling Stem	20# A105 SS304 SS304L SS316 SS316L
4	取樣管 Sampling tube	20# A105 SS304 SS304L SS316 SS316L
5	螺紋套Wrap	20# A105 SS304 SS304L SS316 SS316L
6	閥體 Body	20# A105 SS304 SS304L SS316 SS316L
7	閥蓋墊片 Bonnet Gasket	紫銅(Red copper) PTFE RTFE
8	閥蓋Bonnet	20# A105 SS304 SS304L SS316 SS316L
9	填料墊 Packing Seat	PTFE 柔性石墨(Expanded Graphite) 金屬盤根(Matel and Graphite)
10	填料 Packing	PTFE 柔性石墨(Expanded Graphite)
11	填料壓蓋 Packing Gland	20# A105 SS304 SS304L SS316 SS316L
12	鎖緊螺母 Lock Nut	20# A105 SS304 SS304L SS316 SS316L
13	閥桿 Stem	20# A105 SS304 SS304L SS316 SS316L
14	手輪 Handle	20# A105 SS304 SS304L SS316 SS316L
15	帶帽螺母 Hooded Nut	20# A105 SS304 SS304L SS316 SS316L

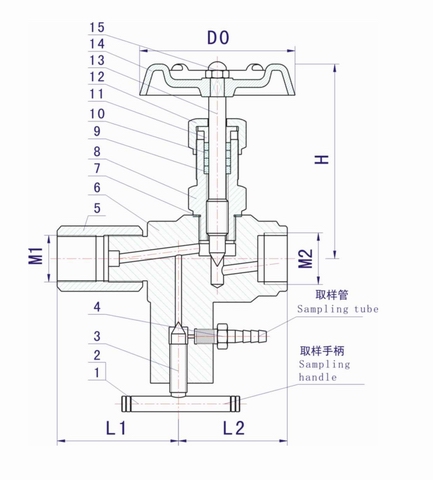

外形結構圖



主要外形尺寸

型號	公稱通徑 DN	M1	M2	L1	L2	H	D0
CJ123H-250	DN6	M20X1.5	G1/2	54	46	93	ø60



聲明：【CJ123H多功能壓力表針型閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的CJ123H多功能壓力表針型閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
