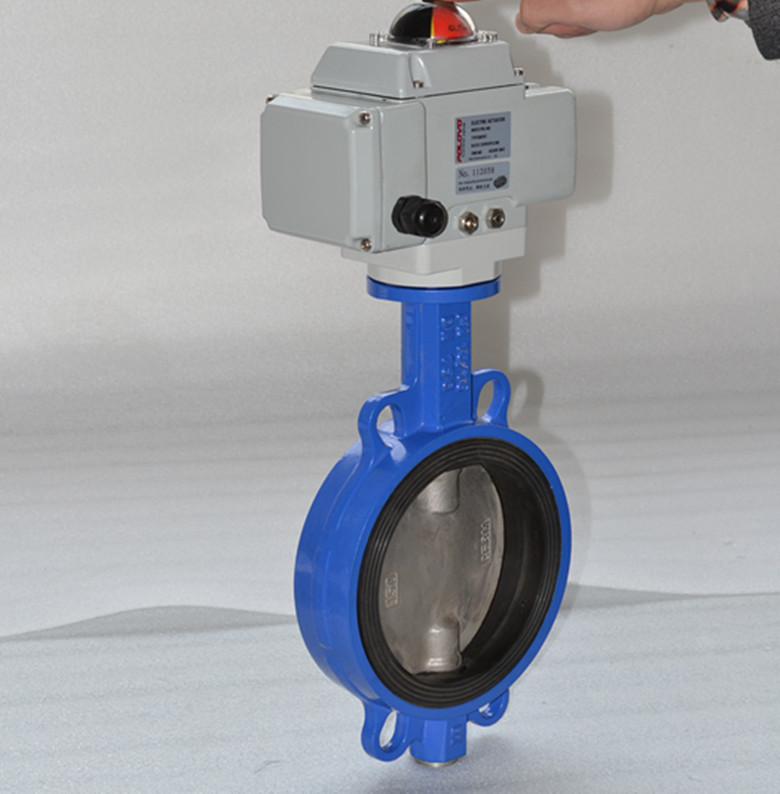

產品名稱：	電動軟密封蝶閥	產品型號：	D971X
公稱通徑：	DN50～DN1000	閥座密封：	丁青橡膠、聚四氟乙烯
公稱壓力：	1.0Mpa～1.6MPa	連接方式：	對夾、法蘭
適用溫度：	-20ºC～+150ºC	驅動方式：	手動、蝸輪、電動、氣動
閥體材質：	鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣體、粉體、液體	生產廠家：	浦首閥門

產品說明

D971X電動軟密封蝶閥是采用一體化結構，接入220VAC電源即可控制運轉，也可加入控制模塊,輸入控制信號（4-20mADC或1-5VDC）進行調節控制。電動軟密封蝶閥具有功能強，體積小，輕便宜人，性能可靠，配套簡單元，流通能力大，對常溫、干凈介質，可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達0.01%），高溫高壓工況可選用三偏心硬密封閥體。電動軟密封蝶閥可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。

產品特點

1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。

設計標準

設計標準	GB/T2238-1989
法蘭連接尺寸	GB/T9113.1-2000；GB/T9115.1-2000；JB78
結構長度	GB/T12221-1989
壓力試驗	GB/T13927-2000；JB/T9092-1999

技術參數

公稱通徑DN(mm)	50～1200
公稱壓力	PN1.0、1.6MPa
法蘭標準	JB/T79、GB/T9113、HG20594-97
連接形式	法蘭式、對夾式
閥板形式	垂直板式
流量特性	近似快開型
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4
基本誤差	±2.5%
回差	±2.5%
死區	1% (可調)
可調范圍	50:1
配置執行機構	可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

電動執行器

執行器類別	引進型RDK系列執行器參數	引進型3610R系列執行器參數	引進型HQ系列執行器參數
電源電壓	標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～1500N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	10秒/15秒/30秒	18S～112S
保護裝置	過熱保護	過載保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP55	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	比例控制單元	電位計、比例控制單元
驅動電機	8W/E	AC可逆電機	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2-PF 1/2〞進線線鎖	2個 PF 3/4”
殼體材料	鋁合金	鋼，鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能

（1）功能強勁:智能型、調節型、開關式。
（2）體積小巧：體積僅相當于同類產品的35%左右。
（3）使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
（4）保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。≥DN400口徑閥門一般采用380VAC電動執行器。

零件材料

零件名稱	材料
閥體	球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨

性能規范

公稱通徑DN(mm)		DN50～1200
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5
試驗壓力	強度試驗	0.9	1.5	2.4	3.75
	密封試驗	0.66	1.1	1.76	2.75
	低壓氣密試驗	0.5～0.7
適用介質	空氣、水、污水、蒸氣、煤氣、油品等

外形結構圖

主要外形連接尺寸

DN	L	H	H1	A	B	ФD
						0.6MPa	1.0MPa	1.6MPa
50	43	77	443	125	125	88	99	99
65	46	85	463	125	125	108	118	118
80	46	95	483	125	125	124	132	132
100	52	105	498	125	125	144	156	156
125	56	129	682	325	245	174	184	184
150	56	132	736	325	245	199	211	211
200	60	165	800	325	245	254	266	266
250	68	197	895	363	313	309	319	319
300	78	234	956	363	313	363	370	370
350	78	283	1029	363	313	413	429	429
400	102	325	1103	363	313	463	480	480
450	114	369	1186	465	469	518	530	548
500	127	404	1280	546	431	568	582	609
600	154	470	1321	546	556	667	682	720
700	165	503	1431	546	556	772	794	794
800	190	571	1542	546	556	878	901	901
900	203	621	1800	617	706	978	1001	1001
1000	216	702	2363	632	706	1078	1112	1112
1200	254	818	2583	632	706	1295	1328	1328



聲明：【D971X電動軟密封蝶閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的D971X電動軟密封蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
