產品名稱：	衛生級蝶閥	產品型號：	D81X
公稱通徑：	DN25～DN200	閥座密封：	丁青橡膠、聚四氟乙烯
公稱壓力：	1.0Mpa～1.6MPa	連接方式：	卡箍快裝、外螺紋、焊接
適用溫度：	-20ºC～+80ºC-150ºC	驅動方式：	手動、電動、氣動
閥體材質：	不銹鋼304、316、316L	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣、液體	生產廠家：	浦首閥門

產品說明

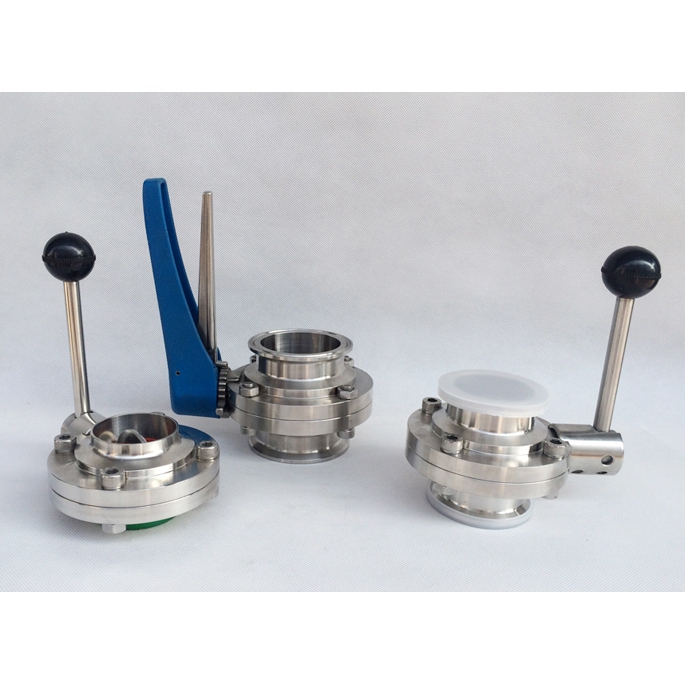

D81X衛生級蝶閥專用于乳制品、食品、制藥、啤酒、化妝品等工業領域。衛生級蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種不銹鋼閥門。所有衛生蝶閥與介質接觸部份均為鏡面拋光處理。

產品優點

1 、蝶閥橡膠密封圈與閥板均采用進口件，保證了蝶閥的使用性能和使用壽命；
2 、采用高精度數控車床精車閥體，保證了蝶閥可靠的互換性，免去了因更換橡膠而不能保證其使用性能的麻煩；
3 、閥桿鑲裝尼龍軸套，減小了磨擦力因而開啟靈活輕松；
4 、鋼件均采用不銹鋼制作，橡膠采用食品橡膠，衛生質量高；
5 、閥體通徑與管道內徑等徑，開啟時窄而呈流線型的閥板與流體方向一致，流量大而阻力小，無物料積聚；
6 、手柄采用扳動式和拉動式，可承受較大操作力矩，不易扳斷；
7 、開閉范圍為0~90°，可固定于每隔15°的位置上，具有可調性，且開閉迅速，操作方便；
8 、閥體均采用可拆連接，結構簡單，維修方便；
9 、造型輕巧美觀，表面光亮而不粘塵，無毛刺扎手；
10 、經過嚴密的強度和密封試驗，保證質量。

外形結構圖

衛生蝶閥尺寸表/3A

Size	O	B	Kxk	A	H
1"	78.0	25.4	8.0×8.0	100.0	39.0
3/4"	78.0	25.4	8.0×8.0	100.0	39.0
1"	78.0	50.5	8.0×8.0	100.0	39.0
1 1/2"	86.0	50.5	8.0×8.0	100.0	39.0
2"	102.0	64.0	8.0×8.0	100.0	45.0
2 1/2"	115.0	77.5	10.0×10.0	104.0	51.0
3"	128.0	91.0	10.0×10.0	112.0	60.0
4"	154.0	119.0	11.0×11.0	120.0	67.0
5"	185.0	145.0	11.0×11.0	128.0	77.0
6"	215.0	167.0	11.0×11.0	160.0	92.5
8"	285.0	217.0	14.0×14.0	180.0	107.5

外形結構圖

衛生蝶閥尺寸表/DIN

Size	O	B	Kxk	A	H
DN15	78.0	34.0	8.0×8.0	68.0	39.0
DN20	78.0	34.0	8.0×8.0	68.0	39.0
DN25	78.0	50.5	8.0×8.0	68.0	39.0
DN32	86.0	50.5	8.0×8.0	68.0	43.0
DN40	90.0	50.5	8.0×8.0	70.0	45.0
DN50	102.0	64.0	10.0×10.0	76.0	51.0
DN65	120.0	91.0	10.0×10.0	80.0	60.0
DN80	139.0	106.0	11.0×11.0	84.0	69.5
DN100	154.0	119.0	11.0×11.0	104.0	77.5
DN125	165.0	145.0	11.0×11.0	136.0	92.5
DN150	215.0	167.0	11.0×11.0	148.0	107.5

外形結構圖

衛生蝶閥尺寸表ISO/IDF

Size	O	D	Kxk	A	H
φ19	78.0	25.4	8.0×8.0	66.0	39.0
φ25	78.0	50.5	8.0×8.0	66.0	39.0
φ32	78.0	50.5	8.0×8.0	66.0	39.0
φ38	86.0	50.5	8.0×8.0	70.0	43.0
φ45	90.0	64.0	8.0×8.0	74.0	45.0
φ51	102.0	64.0	10.0×10.0	76.0	51.0
φ57	106.0	77.5	10.0×10.0	76.0	53.0
φ63	115.0	77.5	10.0×10.0	80.0	57.5
φ76	128.0	91.0	10.0×10.0	84.0	64.0
φ89	139.0	108.0	11.0×11.0	90.0	69.5
φ102	154.0	119.0	11.0×11.0	104.0	77.0
φ108	159.0	119.0	11.0×11.0	107.0	79.5
φ138	185.0	145.0	11.0×11.0	138.0	92.5
φ159	215.0	183.0	11.0×11.0	148.0	107.5
φ219	285.0	233.5	14.0×14.0	165.0	142.5

外形結構圖

衛生蝶閥尺寸表/SMS

Size	O	B	Kxk	A	H
25	78.0	50.5	8.0×8.0	66.0	39.0
32	78.0	50.5	8.0×8.0	66.0	39.0
38	88.0	50.5	8.0×8.0	70.0	43.0
51	102.0	64.0	10.0×10.0	76.0	52.0
63	115.0	77.5	10.0×10.0	80.0	57.5
78	128.0	91.0	10.0×10.0	84.0	64.0
89	139.0	108.0	11.0×11.0	90.0	69.5
102	154.0	119.0	11.0×11.0	104.0	77.0



聲明：【D81X衛生級蝶閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的D81X衛生級蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
