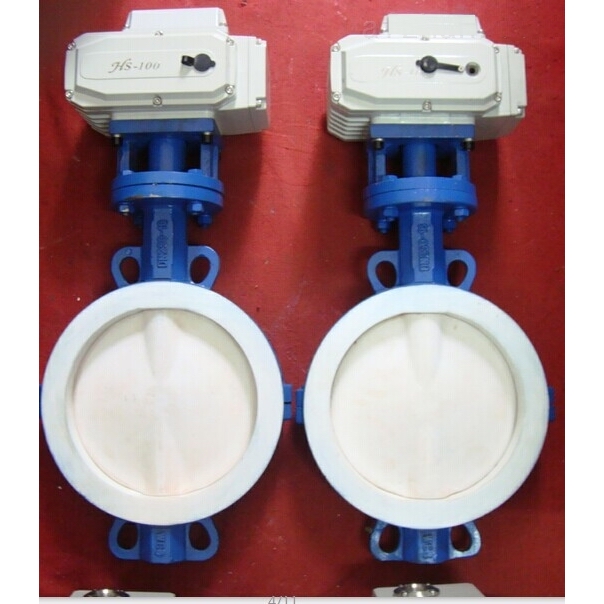

產品名稱：	電動襯氟蝶閥	產品型號：	D971F46
公稱通徑：	DN40～DN1200	閥座密封：	F4、F46
公稱壓力：	1.0Mpa～1.6MPa	連接方式：	對夾式、法蘭式
適用溫度：	-25ºC～+150ºC	驅動方式：	手動、蝸輪、電動、氣動
閥體材質：	鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	強酸、堿、硫酸、王水腐蝕性液體	生產廠家：	浦首閥門

產品說明

D971F46電動襯氟蝶閥廣泛用于防腐管道系統上。主要用以實現閥門的開啟、關閉與調節。全襯聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料襯里閥，具有耐腐蝕、無泄漏、壽命長等優點。 適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。

產品特點

1、中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調節；
2、四級加載彈性密封，絕對保證了閥門內、外的零泄漏；
a、軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈；
b、軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
c、軸的徑向采用O型圈與金屬墊的組合；
d、閥座鑲在有彈性條的閥體的槽內；
3、采用可調彈性彈子定位。定位準確，結構簡單。

應用標準

設計標準	GB12238
結構長度	GB12221
法蘭標準	JB/T79-94
	GB9113.1-26
檢驗試驗	GB/T13927
驅動方式	蝸輪、手動、電動、氣動

性能規范

零件名稱	材料
上下閥體	鑄鐵、鑄鋼、不銹鋼、襯F46、F4
閥座	鑄鋼
帶桿蝶板	鑄鋼、不銹鋼、襯F46、F4
填料	F4
襯墊	硅橡膠
蝸輪手柄	球墨鑄鐵

技術參數

公稱通徑DN(mm)	50～2000
公稱壓力	PN1.0、1.6MPa
法蘭標準	JB/T79、GB/T9113、HG20594-97
連接形式	法蘭式、對夾式
閥板形式	垂直板式
流量特性	近似快開型
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4
基本誤差	±2.5%
回差	±2.5%
死區	1% (可調)
可調范圍	50:1
配置執行機構	可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

電動執行器

執行器類別	引進型RDK系列執行器參數	引進型3610R系列執行器參數	引進型HQ系列執行器參數
電源電壓	標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～1500N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°	0～90°、0°～270°可選
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間	15秒/30秒/60秒	10秒/15秒/30秒	18S～112S
保護裝置	過熱保護	過載保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP55	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	比例控制單元	電位計、比例控制單元
驅動電機	8W/E	AC可逆電機	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2-PF 1/2〞進線線鎖	2個 PF 3/4”
殼體材料	鋁合金	鋼，鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能

（1）功能強勁:智能型、調節型、開關式。
（2）體積小巧：體積僅相當于同類產品的35%左右。
（3）使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防銹、任意角度安裝。
（4）保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
（5）智能數控：內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號（4-20mA DC /1-5VDC）實現閥門開度的智能控制和精確定位。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。≥DN400口徑閥門一般采用380VAC電動執行器。

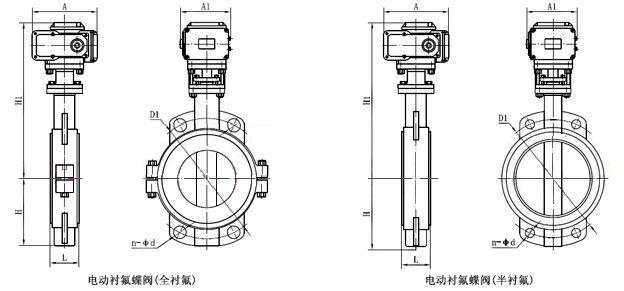

外形結構圖

主要外形尺寸

公稱通徑		結構長度 (標準值)	外形尺寸 (參考值)				連接尺寸(標準值)
							0.6MPa		1.0MPa		1.6MPa
毫米	英寸	L	H	H1	A	A1	D1	n-φd	D1	n-φd	D1	n-φd
50	2	43	63	438	125	80	110	4-14	125	4-18	125	4-18
65	21/2	46	70	453	125	80	130	4-14	145	4-18	145	4-18
80	3	46	83	478	125	80	150	4-18	160	8-18	160	8-18
100	4	52	105	519	125	80	170	4-18	180	8-18	180	8-18
125	5	56	115	713	325	190	200	8-18	210	8-18	210	8-18
150	6	56	137	749	325	190	225	8-18	240	8-22	240	8-22
200	8	60	164	843	325	190	280	8-18	295	8-22	295	12-22
250	10	68	206	947	363	230	335	12-18	350	12-22	355	12-26
300	12	78	230	1013	363	230	395	12-22	400	12-22	410	12-26
350	14	78	248	1046	363	230	445	12-22	460	16-22	470	16-26
400	16	102	289	1135	363	230	495	16-22	515	16-26	525	16-30
450	18	114	320	1328	465	300	550	16-22	565	20-26	585	20-30
500	20	127	343	1226	546	325	600	20-22	620	20-26	650	20-33
600	24	154	413	1394	546	325	705	20-26	725	20-30	770	20-36
700	28	165	478	1534	546	325	810	24-26	840	24-30	840	24-36
800	32	190	525	1659	546	325	920	24-30	950	24-33	950	24-39
900	36	203	585	1748	617	450	1020	24-30	1050	28-33	1050	28-39
1000	40	216	640	1805	632	455	1120	28-30	1160	28-36	1170	28-42
1200	48	254	755	2035	632	455	1340	32-33	1380	32-39	1390	32-48
1400	56	279	910	2310	790	550	1560	36-36	1590	36-42	1590	36-48
1600	64	318	1030	2845	868	580	1760	40-36	1820	40-48	1820	40-56
1800	72	356	1140	3060	868	580	1970	44-39	2020	44-48	2020	44-56
2000	80	406	1250	3350	965	600	2180	48-42	2230	48-48	2230	48-62



聲明：【D971F46電動襯氟蝶閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的D971F46電動襯氟蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
