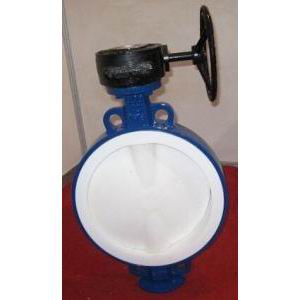

產品名稱：	襯里蝶閥	產品型號：	D371F46
公稱通徑：	DN40～DN1200	閥座密封：	F4、F46
公稱壓力：	1.0Mpa～1.6MPa	連接方式：	對夾式、法蘭式
適用溫度：	-25ºC～+150ºC	驅動方式：	手動、蝸輪、電動、氣動
閥體材質：	鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	強酸、堿、硫酸、王水腐蝕性液體	生產廠家：	浦首閥門

產品說明

D371F46襯里蝶閥廣泛用于防腐管道系統上。主要用以實現閥門的開啟、關閉與調節。全襯聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料襯里閥，具有耐腐蝕、無泄漏、壽命長等優點。 適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。

產品特點

1、中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調節；
2、四級加載彈性密封，絕對保證了閥門內、外的零泄漏；
a、軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈；
b、軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
c、軸的徑向采用O型圈與金屬墊的組合；
d、閥座鑲在有彈性條的閥體的槽內；
3、采用可調彈性彈子定位。定位準確，結構簡單。

應用標準

設計標準	GB12238
結構長度	GB12221
法蘭標準	JB/T79-94
	GB9113.1-26
檢驗試驗	GB/T13927
驅動方式	蝸輪、手動、電動、氣動

性能規范

零件名稱	材料
上下閥體	鑄鐵、鑄鋼、不銹鋼、襯F46、F4
閥座	鑄鋼
帶桿蝶板	鑄鋼、不銹鋼、襯F46、F4
填料	F4
襯墊	硅橡膠
蝸輪手柄	球墨鑄鐵

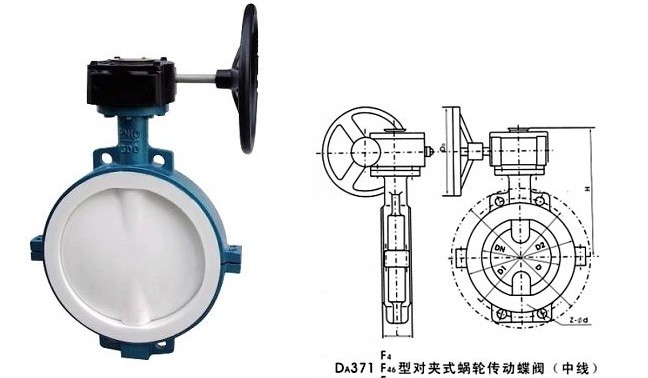

結構尺寸圖

主要外形連接尺寸1.0MPa

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	W(kg)
		PN1.0(MPa)
40	11/2	33	145	110	85	3	18	4-φ18	160	140	3
50	2	43	160	125	100	3	20	4-φ18	200	200	4
65	21/2	46	180	145	120	3	20	4-φ18	250	250	6
80	3	46	195	160	135	3	22	4-φ18	250	250	8
100	4	52	215	180	155	3	22	8-φ18	300	185	12
125	5	56	245	210	185	3	24	8-φ18	300	203	18
150	6	56	280	240	210	3	24	8-φ23	200	225	28
200	8	60	335	295	265	3	26	8-φ23	200	275	56
250	10	68	390	350	320	3	28	12-φ23	240	315	72
300	12	78	440	400	368	4	28	12-φ23	240	348	88
350	14	78	500	460	428	4	30	16-φ23	280	415	170
400	16	102	565	515	482	4	32	16-φ25	280	460	145
450	18	114	615	565	532	4	32	20-φ25	320	500	165
500	20	127	670	620	585	4	34	20-φ30	320	530	195
600	24	154	780	725	685	5	36	20-φ30	360	610	268
700	28	165	895	840	800	5	40	24-φ30	360	675	320
800	32	190	1010	950	905	5	44	24-φ30	360	805	395
900	36	203	1110	1050	1005	5	46	28-φ34	380	995	450
1000	40	216	1220	1160	1115	5	50	28-φ34	400	1170	680
1200	48	254	1450	1380	1325	5	56	32-φ41	400	1295	825

主要外形連接尺寸1.6MPa

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	W(kg)
		PN1.6(MPa)
40	11/2	33	145	110	85	3	18	4-φ18	200	145	4
50	2	43	160	125	100	3	20	4-φ18	200	150	5
65	21/2	46	180	145	120	3	20	4-φ18	250	160	7
80	3	46	195	160	135	3	22	8-φ18	250	170	10
100	4	52	215	180	155	3	24	8-φ18	300	185	14
125	5	56	245	210	185	3	26	8-φ18	300	210	22
150	6	56	280	240	210	3	28	8-φ23	200	230	32
200	8	60	335	295	265	3	30	12-φ23	240	285	66
250	10	68	405	355	320	3	32	12-φ25	240	325	80
300	12	78	460	410	375	4	34	12-φ25	280	360	94
350	14	78	520	470	435	4	38	16-φ25	280	430	125
400	16	102	580	525	485	4	40	16-φ30	320	475	150
450	18	114	640	585	545	4	44	20-φ30	320	525	172
500	20	127	705	650	608	4	46	20-φ34	320	565	225
600	24	154	840	770	718	5	54	24-φ41	360	620	290
700	28	165	910	840	788	5	54	24-φ41	360	686	268
800	32	190	1020	950	898	5	54	24-φ41	380	815	425
900	36	203	1120	1050	998	5	54	28-φ41	400	1010	495
1000	40	216	1255	1170	1110	5	60	28-φ48	400	1185	710



聲明：【D371F46襯里蝶閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的D371F46襯里蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
