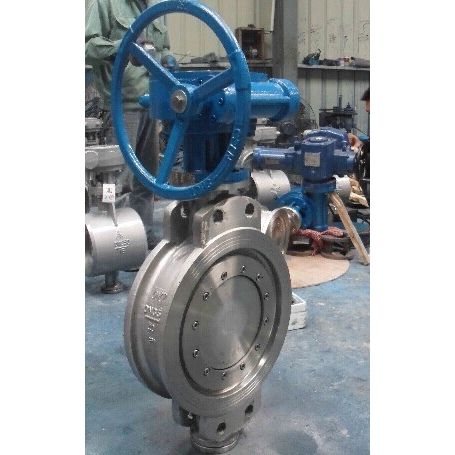

產品名稱：	日標蝶閥	產品型號：	D373H
公稱通徑：	DN80～DN1050	閥座密封：	金屬密封
公稱壓力：	10K、20K	連接方式：	法蘭式、對夾式
適用溫度：	-20ºC～+425ºC	驅動方式：	手柄、蝸輪、氣動、電動
閥體材質：	WCB、鑄鋼、碳鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、海水	生產廠家：	浦首閥門

產品說明

D373H日標蝶閥采用三維偏心斜錐形閥座密封，蝶板密封采用新型金屬片與彈性材料層疊而成，嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封，所以密封面摩擦阻力小，關閉時具有越關越緊功能，這樣密封性可靠，開啟確保密封面完全脫離接觸，保證了密封面不受損傷。該蝶閥結構特點排除了其他類型蝶閥開過位而不能密封的缺點，且在高曙下能正常使用，克服了其它類型閥門在高溫使用時因熱膨脹而容易泄漏的缺點。該蝶閥耕具使用介質要求，選用不同密封面材料，以保證密封面耐磨損、耐腐蝕、使用壽命長。

設計標準

法蘭連接尺寸	JIS B2212 、JIS B2213、JIS B2214
結構長度	JIS B2002-1987
壓力試驗:	JIS B2003-198

主要技術參數(shù)

公稱通徑	DNmm	2″～48″	2″～48″
公稱壓力	PNMPa	10K	20K
試驗壓力 PsMPa	強度試驗	1.5	3．0
	密封試驗	1.1	2．2
適用介質	水、蒸汽、油品、海水等
適用溫度	-29～550℃

主要零件的材質

零件名稱	材料
閥體	WCB、304、316、316SS、CF8M
閥板	WCB、304、316、316SS、CF8M
閥桿	304、316、2Crl3、1Crl8Ni9Ti
密封圈	304、316、氟塑料
填料	柔性石墨、氟塑料
傳動方式	手柄、蝸輪、氣動、電動等

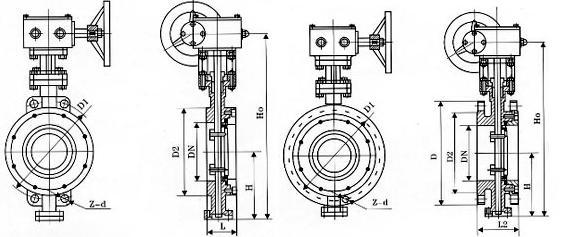

外形結構圖

主要外形尺寸（對夾式）

公稱通徑		長度	外形尺寸參考值										連接尺寸標準值
			H	D373H			D673H			D973H			10K		20K
mm	inch	L		H1	A1	B1	H2	A2	B2	H3	A3	B3	D1	Z-d	D1	Z-d
50	2	43	112	350	180	200	625	245	72	530	250	255	120	4-19	120	8-19
65	21/2	46	115	370	180	200	625	245	72	530	250	255	140	4-19	140	8-19
80	3	49	120	380	180	200	645	245	72	565	250	255	150	8-19	160	8-23
100	4	56	138	420	180	200	675	355	92	600	250	255	175	8-19	185	8-23
125	5	64	164	460	180	200	715	355	92	640	250	255	210	8-23	225	8-25
150	6	70	175	555	270	280	800	355	92	705	300	315	240	8-23	260	12-25
200	8	71	208	605	270	280	850	250	170	775	300	315	290	12-23	305	12-25
250	10	76	243	680	270	280	925	250	170	945	300	315	355	12-25	380	12-27
300	12	83	283	800	380	420	1035	450	220	1070	300	315	400	16-25	430	16-27
350	14	92	310	835	380	420	1070	450	220	1140	300	315	445	16-25	480	16-33
400	16	102	340	915	450	470	1190	450	220	1210	300	315	510	16-27	540	16-33
450	18	114	380	960	480	490	1250	650	280	1335	575	714	565	20-27	605	20-33
500	20	127	410	1020	480	490	1290	650	280	1415	575	714	620	20-27	660	20-33
600	24	154	470	1225	480	490	1455	850	380	1605	656	810	730	24-33	770	24-39
700	28	165	550	1355	640	660	1585	850	380	1844	656	810	840	24-33	900	24-48
800	32	190	640	1470	640	660	1700	1250	380	2040	656	810	950	28-33	1030	24-56
900	36	203	710	1545	750	860	1965	1250	380	2255	785	863	1050	28-33	1140	28-56
1000	40	216	770	1 795	850	900	2015	1250	380	2380	785	863	1160	28-39
1200	48	254	890	1965	850	900	2250	1250	380	2640	785	863	1380	32-39

主要外形尺寸（法蘭式）

公稱通徑		結構長度 標準值		外形尺寸參考值										連接尺寸標準值
		L		H	D343H			D643H			D943H			10K			20K
mm	inch	短	長		H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	605	245	72	530	250	255	155	120	4-19	155	120	8-19
65	21/2	112	170	115	370	180	200	625	245	72	530	250	255	175	140	4-19	175	140	8-19
80	3	114	180	120	380	180	200	645	245	72	565	250	255	185	150	8-19	200	160	8-23
100	4	127	190	138	420	180	200	675	355	92	600	250	255	210	175	8-19	225	185	8-23
125	5	140	200	164	460	180	200	715	355	92	640	250	255	250	210	8-23	270	225	8-25
150	6	140	210	175	555	270	280	800	355	92	705	300	315	280	240	8-23	305	260	12-25
200	8	152	230	208	605	270	280	850	250	170	775	300	315	330	290	12-23	350	305	12-25
250	10	165	250	243	680	270	280	925	250	170	945	300	315	400	355	12-25	430	380	12-27
300	12	178	270	283	800	380	420	1035	450	220	1070	300	315	445	400	16-25	480	430	16-27
350	14	190	290	310	835	380	420	1070	450	220	1140	300	315	490	445	16-25	540	480	16-33
400	16	216	310	340	915	450	470	1190	450	220	1210	300	315	560	510	16-27	605	540	16-33
450	18	222	330	380	960	480	490	1250	650	280	1335	575	714	620	565	20-27	675	605	20-33
500	20	229	350	410	1020	480	490	1290	650	280	1415	575	714	675	620	20-27	730	660	20-33
600	24	267	390	470	1225	480	490	1455	850	380	1605	656	810	795	730	24-33	845	770	24-39
700	28	292	430	550	1355	640	660	1585	850	380	1844	656	810	905	840	24-33	995	900	24-48
800	32	318	470	640	1470	640	660	1700	1250	380	2040	656	810	1020	950	28-33	1140	1030	24-56
900	36	330	510	710	1545	850	900	1865	1250	380	2255	785	863	1120	1050	28-33	1250	1140	28-56
1000	40	410	550	770	1795	850	900	2015	1500	580	2380	785	863	1235	1160	28-39
1200	48	470	630	890	1965	850	900	2226	1500	580	2640	785	863	1465	1380	32-39



聲明：【D373H日標蝶閥】規(guī)格型號、結構尺寸由浦首閥門提供，如何選擇適用的D373H日標蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
