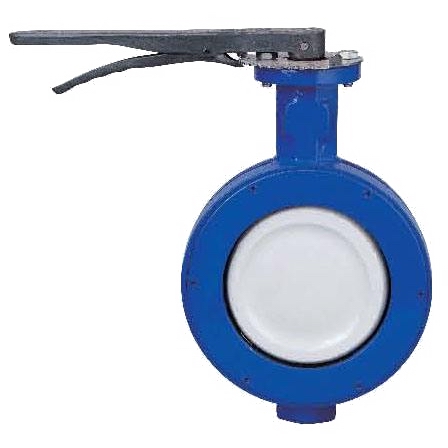

產品名稱：	單偏心軟密封蝶閥	產品型號：	WBLX、WBGX
公稱通徑：	DN50～DN1000	閥座密封：	丁青橡膠、聚四氟乙烯
公稱壓力：	1.0Mpa～1.6MPa	連接方式：	對夾、法蘭
適用溫度：	-0ºC～+80ºC	驅動方式：	手動、蝸輪、電動、氣動
閥體材質：	鑄鐵、球墨鑄鐵、鑄鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣體、粉體、液體	生產廠家：	浦首閥門

產品說明

WBLX、WBGX單偏心軟密封蝶閥是本廠引進國外先進閥門制造技術，采用獨特的“浮動密封”原理生產的蝶閥，徹底的解決了閥門內漏的可能性，并能減少密封閥座的磨擦阻力及操作扭矩?？蓮V泛地使用于給排水、建筑、空調、污水、石油、化工、食品、醫藥、輕紡、水電等系統流體管道作截止和調節作用。

產品特點

1、浮動式閥座，能自動找正蝶板最佳密封位置，達到良好的密封效果，并能減少操作扭矩。
2、采用單偏心結構，可減少閥座在開關過程中磨損，提高使用壽命。
3、球形密封面，保證閥門在關閉時，既使出現關不到位的情況，也能保證閥門密封不漏水。
4、特殊銷子設計，保證蝶板與閥桿緊密結合，并可進行更換。
5、整體烤漆，能有效地防止銹蝕且只要更換密封閥座材料，就可使用于不同介質。
6、精益選材，保證每個零件具有很高的可靠性。
 ；

主要規格

壓力等級：1.OM Pa、1.6 M Pa
閥體壓力：1.5 M Pa、2.4MPa
密封試驗：1.1 M Pa、1.7 6 Mpa
工作溫度：0～80°C
適用介質：水、油、氣

主要材質

序號	名稱	材料
1	閥體	球墨鑄鐵
2	蝶板	球墨鑄鐵、不銹鋼
3	密封閥座	三元乙丙橡膠
4	閥桿	不銹鋼

注：如需信號蝶閥資料來電索取

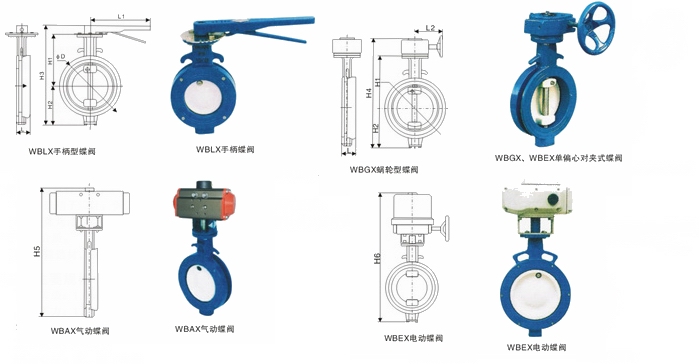

外形結構圖

主要外形尺寸(壓力等級：1.0MPa、1.6MPa)

公稱通徑	L	L1	L2	ФD	H1	H2	H3	H4	H5	H6
50	43	267	154	106	112.5	77	224	251	330	408
65	46	267	154	124	123	85	240	270	377	430
80	46	267	154	162	138	95	279	309	411	462
100	52	267	154	162	150	105	286	318	467	512
125	56	345	154	192	168	129	329	359	503	582
150	56	345	154	216	190	132	354	381	557	639
200	60	353	238	270	227.5	165	438	464	655	706
250	68	353	238	326	251	197	493	520	745	762
300	83		227	376	284.5	234		596	842	825
350	92		227	436	310	283		670		887
400	102		270	484	343	325		781		1030
450	114		280	534	390	369		852		1160
500	127		338	590	423	404		610		1343
600	154		385	690	550	470		1100		1536



聲明：【WBLX,WBGX單偏心軟密封蝶閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的WBLX,WBGX單偏心軟密封蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
