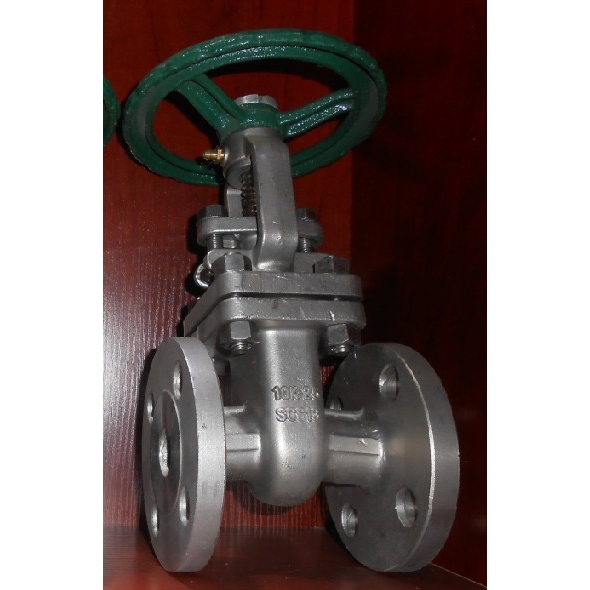

產品名稱：Z41H日標閘閥

產品型號：Z40H
產品口徑：DN15～DN800
產品壓力：10K-20K
產品材質：WCB、鑄鋼、碳鋼、鍛鋼、不銹鋼

產品名稱：日標閘閥產品型號：Z40H 公稱通徑：DN15～DN800結構形式：閘板式公稱壓力：10K-20K連接方式：法蘭適用溫度：-20ºC～+150ºC～425ºC

產品名稱：	日標閘閥	產品型號：	Z40H
公稱通徑：	DN15～DN800	結構形式：	閘板式
公稱壓力：	10K-20K	連接方式：	法蘭
適用溫度：	-20ºC～+150ºC～425ºC～550ºC	驅動方式：	手動、傘齒輪、電動、氣動、液動
閥體材質：	WCB、鑄鋼、碳鋼、鍛鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽	生產廠家：	浦首閥門

產品說明

Z41H日標閘閥適用于JIS10～20K，工作溫度-29～425℃（碳鋼）及-40～500℃（不銹鋼）的名種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。驅動方式手動、傘齒輪傳動及電動。

結構特點

①產品設計制造符合國外先進標準要求，密封可靠，性能優良。
②結構設計緊湊合理，造型美觀。
③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
④閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。
⑤采用國內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。

應用規范

設計與制造 Design and Manufacture	結構長度 Face to face/ End to end	法蘭尺寸 FlangeDimension	壓力-溫度Pressure Temperature Lating	試驗-檢驗Inspection and Test
JIS B2073 B2083	JIS B2002	JIS B2212 B2214	JIS B2073 B2083	JIS B2003

壓力試驗

設計與制造 Design and Manufacture	強度試驗 Shell Test		水密封試驗 WaterSeal Test		氣密封試驗 Air SealTest
設計與制造 Design and Manufacture	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.0	430	2.2	315	0.4-0.7	60-100
300	7.7	1110	5.7	815
600	15.3	2220	11.3	630
900	23.0	3330	17	2445

主要零件材料及主要用途

體蓋瓣 Body Cover Disc	閥桿 Stem	密封面 Sealing Face	墊片（環） Sealing Shim	填料 Packing	工作溫度℃ Working Temperature	適用介質Suitable Medium
WCB	2Cr13	13Cr STL 木體材料 With Body Material 尼龍 Nylon	增強柔性石墨 13Cr/柔性石墨Enhanced Flexible Graphite 1Cr13/Flexible Graphite SFB-2 08軟鋼 08 Soft Steal F304 F316 F304L F316L	柔性石墨增強柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE	≤425	水蒸汽油品 Water Steam Petroleum Products
WC1	38CrMoAl 25Cr2MoV				≤425
WC6					≤540
WC9					≤570
C5 C12					≤540
CF8	F304				≤200	硝酸醋酸尿素 Nitric acid Acetic acid
CF8M	F316
CF3	F304L
CF3M	F316L

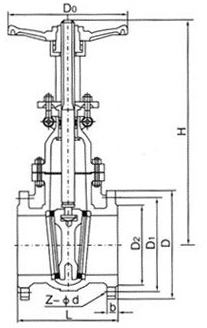

外形結構圖

Z41H-10K主要尺寸和重量

DN（mm）	in	L	D	D1	D2	b	n-φd	H	D0	W(kg)
50	2	178	155	120	100	16	4-19	409	200	24
65	21/2	190	175	140	120	18	4-19	535	250	31
80	3	203	185	150	130	18	8-19	570	250	40
100	4	229	210	175	155	18	8-19	590	250	55
150	6	267	280	240	215	22	8-23	630	300	90
200	8	292	330	290	265	22	12-23	960	350	145
250	10	330	400	355	325	24	15-25	1158	400	230
300	12	356	450	400	370	24	16-25	1378	450	330
350	14	381	490	445	415	26	16-25	1543	500	460
400	16	406	560	510	475	28	16-27	1738	600	600
450	18	432	620	565	530	30	20-27	1959	600	980
500	20	457	675	620	585	30	20-27	2214	680	960

Z41H-20K主要尺寸和重量

DN（mm）	in	L	D	D1	D2	b	n-φd	H	D0	W(kg)
50	2	216	155	120	100	18	8-19	480	200	32
65	21/2	241	175	140	120	20	8-19	510	250	39
80	3	283	200	160	135	22	8-23	580	280	55
100	4	305	225	185	160	24	8-23	700	350	80
150	6	403	305	260	230	28	12-25	940	400	160
200	8	419	350	305	275	30	12-25	1190	450	250
250	10	457	430	380	345	34	12-27	1390	500	370
300	12	502	480	430	395	35	16-27	1600	500	560
350	14	762	540	480	440	40	16-33	1750	600	870
400	16	838	605	540	495	46	16-33	1900	600	1150
450	18	914	675	605	560	48	20-33	2320	650	1270

聲明：【Z41H日標閘閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的Z41H日標閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
