產品名稱：	鍛鋼法蘭閘閥	產品型號：	Z41Y
公稱通徑：	DN15～DN100	結構形式：	閘板式
公稱壓力：	1.6Mpa～42.0Mpa/150LB-2500LB	連接方式：	法蘭、內螺紋、承插焊、焊接
適用溫度：	-20ºC～+150ºC～425ºC～550ºC	驅動方式：	手動、傘齒輪、電動、氣動、液動
閥體材質：	鍛鋼、鍛不銹鋼、A105、A182、F22、F304	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽	生產廠家：	浦首閥門

產品說明

Z41Y鍛鋼法蘭閘閥適用于ANSI Class 150～2500，工作溫度＜600℃的石油、化工、火力電站等各種工況的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動、氣動等。

引用標準

設計與制造：API 600
結構長度：ANSI B 16.10
壓力溫度等級：ANSI B 16.34
試驗與檢驗：API 598

設計形式

鍛鋼法蘭閘閥有三種體蓋連接設計形式。第一種是體蓋螺栓連接鍛鋼閘閥，按這種連接形式設計的閥門，其閥體與閥蓋用螺栓連接，纏繞式墊片密封，優點是便于維修。第二種體蓋焊接連接鍛鋼閘閥，按這種連接形式設計的閥門，其閥體與閥蓋全焊密封，優點是無外泄漏。第三種是壓力自緊式閥蓋鍛鋼閘閥，按這種連接形式設計的閥門，其閥體與閥蓋用螺蚊連接，內壓自密封環密封，優點是內部壓力越大，其密封性能越好。

結構特點

1.產品設計制造按API標準，密封可靠，性能優良、能與進口設備配套使用。
2.600Lb以上閘板與閥座密封采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，耐腐蝕，抗擦傷性能好、使用壽命長
3.閥桿經調質和表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
4.采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
5.閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
6.1500LB、2500LB中腔采用壓力自緊式密封結構。密封性能隨內壓升高而升高，可靠性高。
7.倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠，填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行。
采用以下結構
全徑或縮徑
結構長度按ANSI B16.10
法蘭尺寸按ANSI B16.5
壓力自緊式閥蓋
明桿支架型（OS&Y）
自定心壓板壓套式
整體上密封座
整體閥體法蘭
對焊接端符合ASME B16.25
RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋
法蘭標準符合API 602，MSS-SP-118（可采用標準）和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-Sp-25。

標準材質明細表

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
		Type A105N	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	閥座	A276 420	A276 304	A276 304(L)	A276 316(L)
3	閘板	A182 F430	A182 F304	A182 F304(L)	A182 F316(L)
4	閥桿	A182 F6a	A182 F304	A182 F304(L)	A182 F316(L)
5	墊片	316夾柔性石墨		316夾PTFE
6	閥蓋	A105	A182 F22	A182 F304(L)	A182 F316(L)
7	閥蓋螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
8	圓柱銷	A276 420		A276 304
9	填料壓套	A276 410		A182 F304(L)	A182 F316(L)
10	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
11	填料壓板	A105		A182 F304
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	閥桿螺母	A276 420
14	鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
15	銘牌	SS
16	手輪	A197
17	潤滑墊片	A273 431
18	填料	柔性石墨		PTFE
適用介質		水、蒸汽、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；

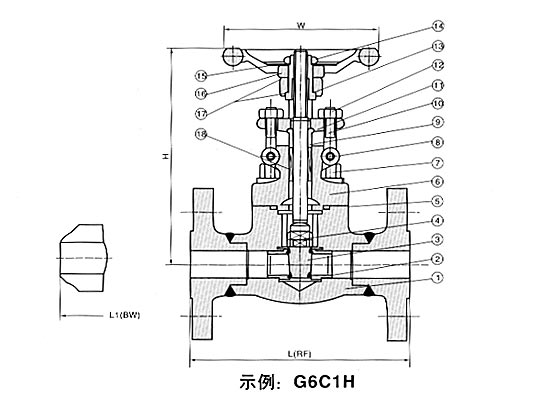

外形結構圖

主要外形尺寸和重量（Kg）

NPS			1/2		3/4		1	11/4	11/2	2
L(RF) L1(BW)	150Lb		108		117		127	140	165	203
	300Lb		145		152		165	178	190	216
	600Lb		165		190		216	229	241	292
H（開）	150,300Lb		158		169		197	236	246	283
	600Lb		169		197		236	246	283	320
W			100		100		125	160	160	180
重量	150	RTJ	4.5		5.2		8.2	11.5	12.5	20.3
		BW	2.8		3.3		5.4	7.1	8.2	12.5
	300	RTJ	4.8		6.2		9.3	14	15.5	23.4
		BW	3.5		4.4		6.8	8.1	9.2	15.4
	600	RTJ	5.9		7.4		10.4	16.2	17.5	18.3
		BW	4.5		5.1		8.2	10.5	12.4	20.1
NPS				1/2		3/4	1	11/4	11/2	2
L(RTJ)	900-1500Lb			216		229	254	279	305	371
L1(BW)	900-1500Lb			216		229	254	279	305	368
H（開）				197		197	236	246	283	330
W				125		125	160	160	180	200
重量	RTJ			7.2		11.5	15.6	16.2	22.6	32.8
	BW			5.2		9.3	12.4	13.8	18.9	27.5



聲明：【Z41Y鍛鋼法蘭閘閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的Z41Y鍛鋼法蘭閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
