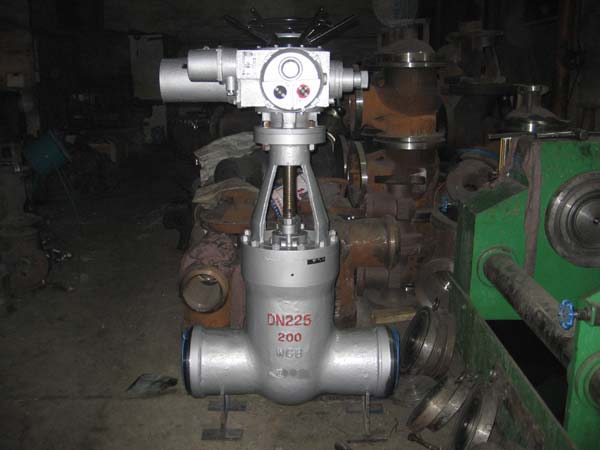

產品名稱：Z961Y電站閘閥
產品型號：Z961Y
產品口徑：DN50～DN800
產品壓力：16.0Mpa～32.0Mpa
產品材質：WCB、鑄鋼、碳鋼、不銹鋼、鉻鉬鋼
產品口徑：DN50～DN800
產品壓力：16.0Mpa～32.0Mpa
產品材質：WCB、鑄鋼、碳鋼、不銹鋼、鉻鉬鋼
產品名稱：電站閘閥 產品型號：Z961Y 公稱通徑：DN50～DN800結構形式：閘板式公稱壓力：16.0Mpa～32.0Mpa連接方式：焊接、法蘭適用溫度：-20ºC～+150º
產品說明Z961Y電站閘閥有兩種標準形式，一種是遵循ANSIB16.34和JISL1E101標準的引進型,另一種是按JB3595標準的國標型.其遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。結構特點1、中部無閥蓋壓力自緊式連結2、閘板為要楔式彈性單閘板或楔式雙閘板結構 3、閘板/閥座雙面堆焊鉆基硬質合金 4、抗高溫蠕變設計 5、閥桿采用滲氮型沉淀硬化不銹鋼 6、有手動、齒輪（傘形齒輪和正齒輪）傳動、電動 主要零件的材料說明

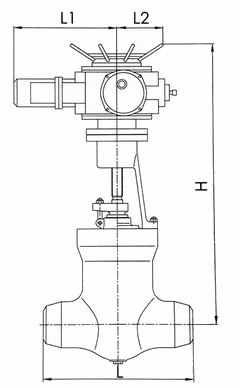

產品型號Z962H-200 Z962H-200 Z962Y-250 Z960Y-250 Z960Y-320Z962Y-P 54 100V Z962Y-P 54 140V Z960Y-P 54 140V Z960Y-P 54 170V注： 1 、制照與驗收技術條件按 E101 和B3595-93 的規定。 2 、閥門試驗按 JB3595-93 和 JB3595- 93 和 JB3595-93 的規定，閥門密封試驗和上密封試驗壓力按 JB3595-93 的規定。 3 、結構長度按 E101 的規定或用戶提供尺寸。 4 、焊接坡口按電力工業管理標準78DG 的規定或按用戶提供尺寸。 外形結構圖 主要外形尺寸
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
