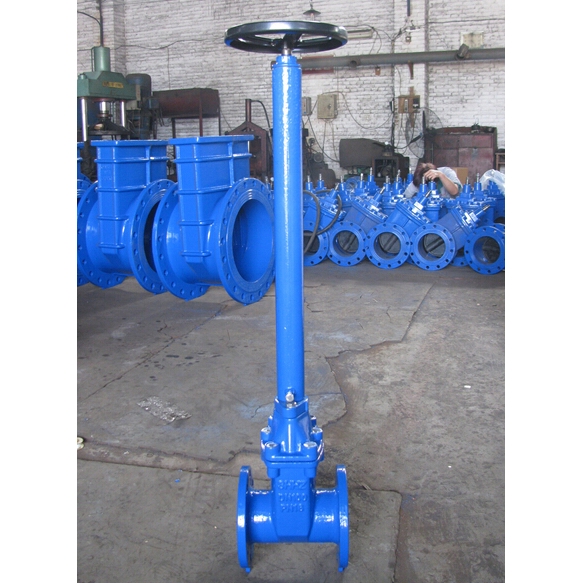

產品名稱：	直埋閘閥	產品型號：	Z45X
公稱通徑：	DN50～DN600	結構形式：	閘板式
公稱壓力：	1.0Mpa～1.6Mpa	連接方式：	法蘭
適用溫度：	-20ºC～+150ºC	驅動方式：	手動、傘齒輪
閥體材質：	球鐵、鑄鐵、鑄鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣	生產廠家：	浦首閥門

產品說明

Z45X直埋閘閥是我們公司從歐洲引進技術生產的又一款新產品，閥組可以免維護及延長閥桿的設計方案，一次性地埋，避免閥井昂貴的造價及道路多次改造和閥門更換帶來的巨大投資，美化道路環境，耐輾壓，避免井蓋丟失造成安全事故，閥桿可根據閥井深度靈活訂做，閥桿頂部設有閥門開關顯示，可加裝信號遠傳裝置,閥門誤開關鎖閉裝置。可用于城鎮給排水管網、高層建筑、住宅小區、石油、天然氣、電廠、環保、礦山、造紙、發酵等行業。

技術參數

型號	直埋Z45X-10	直埋Z45X-16
公稱壓力	1.0MPa(10kgf/cm2)	1.6MPa(16kgf/cm2)
公稱通徑	40～400mm	40～400mm
井管長度	0.3～2m	0.3～2m
井管伸縮調整量	0.2～1m	0.2～1m
密封實驗壓力	1.1MPa(11kgf/cm2)	1.76MPa(17.6kgf/cm2)
強度實驗壓力	1.5MPa(15kgf/cm2)	2.4MPa(24kgf/cm2)
適用溫度	-40～90℃	-40～90℃
適用介質	水、油、天然氣及其他非腐蝕性流體	水、油、天然氣及其他非腐蝕性流體
驅動方式	手動	手動
亦可根據客戶要求，提供具有特殊技術參數的產品

主要材料表

閥體	灰鑄鐵、球墨鑄鐵
閘板	灰鑄鐵、球墨鑄鐵、NBR、NR、EPDM
閥蓋	灰鑄鐵、球墨鑄鐵
閥桿、伸縮桿	不銹鋼
密封套	黃銅
閥桿螺母	黃銅
密封圈	NBR
井管伸縮部分	鋼管加兩層防腐處理
井室井蓋	灰鑄鐵、球墨鑄鐵

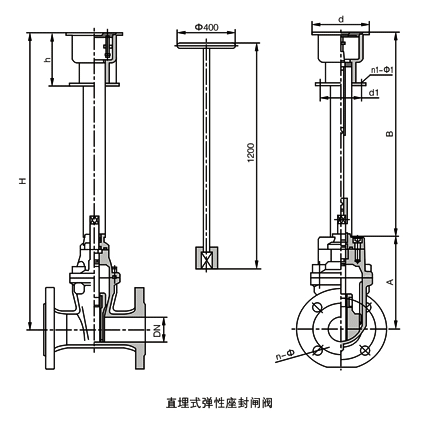

外形結構圖

主要外形尺寸

DN	H	A	B	d	d1	n-Φd	W（kg）
40	200	166	300≤B <3000	147	117	3Φ12	20
50	200	188	300≤B <3000	147	117	3Φ12	20
65	200	213	300≤B <3000	147	117	3Φ12	24
80	200	255	300≤B <3000	147	117	3Φ12	26
100	200	275	300≤B <3000	147	117	3Φ12	35
125	200	320	300≤B <3000	147	117	3Φ12	37
150	200	368	300≤B <3000	147	117	3Φ12	55
200	280	455	300≤B <3000	180	150	3Φ12	96
250	280	536	300≤B <3000	180	150	3Φ12	139
300	280	633	300≤B <3000	180	150	3Φ12	152



聲明：【Z45X直埋閘閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的Z45X直埋閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
