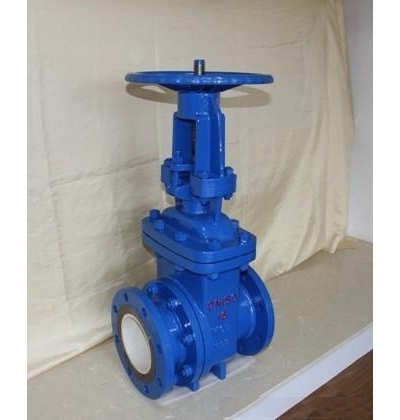

產品名稱：Z41TC陶瓷閘閥

產品型號：Z41TC
產品口徑：DN50～DN500
產品壓力：1.6Mpa～6.4Mpa
產品材質：WCB、鑄鋼、碳鋼、不銹鋼

產品名稱：陶瓷閘閥產品型號：Z41TC公稱通徑：DN50～DN500結構形式：閘板式公稱壓力：1.6Mpa～6.4Mpa連接方式：法蘭適用溫度：-20ºC～+150ºC～600&

產品名稱：	陶瓷閘閥	產品型號：	Z41TC
公稱通徑：	DN50～DN500	結構形式：	閘板式
公稱壓力：	1.6Mpa～6.4Mpa	連接方式：	法蘭
適用溫度：	-20ºC～+150ºC～600ºC	驅動方式：	手動、電動、氣動
閥體材質：	WCB、鑄鋼、碳鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	干灰、石灰、漿液	生產廠家：	浦首閥門

產品說明

Z41TC陶瓷閘閥閘板、閥座密封面采用工程陶瓷材料的先進工藝研制開發制造而成，耐磨、耐沖刷、抗擦傷性能特強，其使用壽命比普通合金材質密封面高10倍以上。采用高性能填料，密封可靠、性能優良、造型美觀。傳動方式有手動、齒輪傳動、電動、氣動等，滿足各種工程需要及用戶要求。

主要性能規范

型號	公稱壓力	試驗壓力		工作溫度	適用介質
型號	（Mpa）	強度	密封（液）	工作溫度	適用介質
Z41TC	1.6	2.4	1.8	≤350℃	液體、灰、固體等介質
	2.5	3.8	2.8	≤200℃
	4.0	6.0	4.4
	6.4	9.6	7.0

主要零件材料

零件名稱	材料編號
閥體	WCB	ZGCr5Mo	ZG1Cr18Ni9Ti
閥蓋	WCB	ZGCr5Mo	ZG1CR18NI9Ti
閥板	WCB+工程陶瓷	ZGCr5Mo+工程陶瓷	ZG1Cr18Ni9Ti+工程陶瓷
閥座	工程陶瓷	工程陶瓷	工程陶瓷
閥桿	2Cr13	25Cr2Mov	1Cr18Ni9Ti
閥桿螺母	ZCuA110Fe3	ZCu110Fe3	ZCuA110Fe3

主要連接尺寸PN1.6-2.5MPa

公稱壓力	公稱通徑	尺寸
PN（MPa）	DN（mm）	L	D	D1	D2	b-f	Z-φd	H	Do
1.6	50	250	160	125	100	18-3	4-18	358	240
	65	265	180	145	120	18-3	4-18	373	240
	80	280	195	160	135	20-3	8-18	435	280
	100	300	215	180	155	20-3	8-18	500	300
	125	325	245	210	185	22-3	8-18	614	320
	150	350	280	240	210	24-3	8-23	671	360
	200	400	335	295	265	26-3	12-23	818	400
	250	450	405	335	320	30-3	12-25	969	450
	300	500	460	410	375	30-4	12-25	1145	560
	350	550	520	470	435	34-4	16-25	1280	640
	400	600	580	525	485	36-4	16-30	1452	640
	450	650	640	585	545	40-4	20-30	1541	720
	500	700	705	650	608	44-4	20-34	1676	720
2.5	50	250	160	125	100	20-3	4-18	358	240
	65	265	180	145	120	22-3	8-18	373	240
	80	280	195	160	135	22-3	8-18	435	280
	100	300	230	190	160	24-3	8-23	500	300
	125	325	270	220	188	28-3	8-25	614	320
	150	350	300	250	218	30-3	8-25	674	360
	200	400	360	310	278	34-3	12-25	818	400
	250	450	425	370	332	36-3	12-30	969	450
	300	500	485	430	390	40-4	16-30	1145	560
	350	550	550	490	448	44-4	16-34	1280	640
	400	600	610	550	505	48-4	16-34	1452	640
	450	650	660	600	555	50-4	20-34	1541	720
	500	700	730	660	610	52-4	20-41	1676	720

主要連接尺寸PN4.0-6.4MPa

公稱壓力	公稱通徑	尺寸
PN(MPa)	DN（mm）	L	D	D1	D2	D6	b-f	F2	Z-φd	H	Do
4.0	50	250	160	125	100	88	20-3	4	4-18	371	280
	65	280	180	145	120	110	22-3	4	8-18	391	280
	80	310	195	160	135	121	22-3	4	8-18	455	320
	100	350	230	180	160	150	24-3	4.5	8-23	551	360
	125	400	270	220	188	176	28-3	4.5	8-25	628	400
	150	450	300	250	218	204	30-3	4.5	8-25	708	400
	200	550	375	320	282	260	38-3	4.5	12-30	885	450
	250	650	445	385	345	313	42-3	4.5	12-34	906	560
	300	750	510	450	408	364	46-4	4.5	16-34	1203	640
	350	850	570	510	465	422	52-4	5	16-34	1341	640
	400	950	655	585	535	474	58-4	5	16-41	1492	720
6.4	80	310	210	170	140	121	30-3	4.5	8-23	570	300
	100	350	250	200	168	150	32-3	4.5	8-25	700	300
	125	400	295	240	202	176	36-3	4.5	8-30	780	350
	150	450	340	280	240	204	38-3	4.5	8-34	850	350
	200	550	405	345	300	260	44-3	4.5	12-34	1035	400
	250	650	470	400	352	313	48-3	4.5	12-41	1050	560
	300	750	530	460	412	361	54-4	4.5	16-4	1470	640
