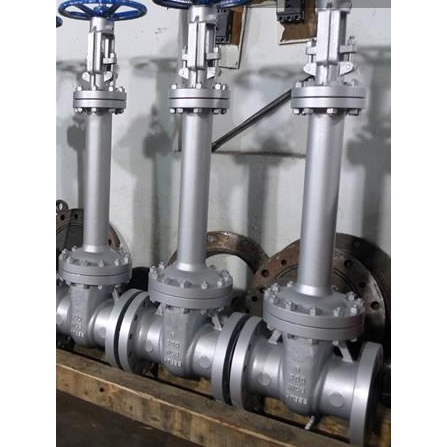

產品名稱：WZ41H美標波紋管閘閥

產品型號：WZ41H
產品口徑：DN15～DN350
產品壓力：150LB-300LB-600LB
產品材質：WCB、鑄鋼、鍛鋼、碳鋼、不銹鋼

產品名稱：美標波紋管閘閥產品型號：WZ41H 公稱通徑：DN15～DN350密封結構：波紋管公稱壓力：150LB-300LB-600LB連接方式：法蘭適用溫度：-20ºC～+150&ord

產品名稱：	美標波紋管閘閥	產品型號：	WZ41H
公稱通徑：	DN15～DN350	密封結構：	波紋管
公稱壓力：	150LB-300LB-600LB	連接方式：	法蘭
適用溫度：	-20ºC～+150ºC～425ºC～550ºC	驅動方式：	手動、傘齒輪、電動、氣動、液動
閥體材質：	WCB、鑄鋼、鍛鋼、碳鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽、氣體類	生產廠家：	浦首閥門

產品說明

WZ41H美標波紋管閘閥適用于公稱壓力CLASS150～900LB,工作溫度-29～350℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。美標波紋管閘閥的主要結構特點：產品結構合理、密封可靠、性能優良、造型美觀；密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；雙重密封，性能更可靠；閥桿升降位置指示，更直觀；零件材質及法蘭，對焊端尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。
■特點：雙層波紋管、維修方便、雙重密封、位置指示
■應用場合：電站、天然氣、氨、真空、冷凍系統、熱油系統、熱水

采用標準

設計制造標準：GB12234、API6D；
結構長度標準：GB1221、ANSI B16.10；
法蘭標準：JB79、ANSI B16.5；
檢驗試驗標準：GB12937、API 598

主要零部件材質

序號	名稱	材質
1	閥體	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
2	閥板	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3	閥桿	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4	墊片	柔性石墨+不銹鋼
5	雙頭螺栓	ASTM 193-B7、A320-B8、A193-B8M
6	六角螺母	ASTM A194-2H、A194-8、A194-8M
7	閥蓋	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
8	波紋管組件	ASTM A182-F304、F316、F321、F304L、F316L
9	填料	柔性石墨
10	填料壓蓋	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11	支架	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
12	閥桿螺母	銅合金
13	手輪	ASTM A536 Gr.60-40-18、A216-WCB

技術規范

結構形式	BB-BG-OS Y
驅動方式	手動
驅動方式	電動
設計標準	API1600、API6D
結構長度	ASME B16.10
連接法蘭	ASME B16.5
試驗和檢驗	API598、API6D

性能規范

公稱壓力（LB）	殼體試驗壓力（MPa）	密封試驗壓力(MPa)	適用溫度(℃)	使用介質
150	3.0	2.2	≤350℃	水、蒸汽、油品等
300	7.5	5.5
600	15.0	11.0
900	22.5	16.5

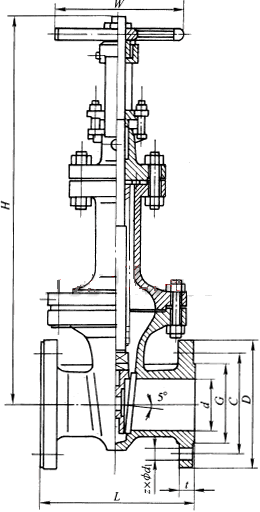

外形結構圖

美標波紋管閘閥連接尺寸及重量150LB

型號	WZ41-150LB
壓力等級	150LB
口徑	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300
口徑	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12
L	108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H	200	210	250	260	290	370	398	440	490	530	580	670	760	850	950
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量	8	9	10	15	22	30	42	55	70	100	140	180	250	350	450

美標波紋管閘閥連接尺寸及重量300LB

型號	YDAWZ41-300LB
壓力等級	300LB
口徑	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300
口徑	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12
L	140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
H	300	210	250	260	290	370	398	440	490	530	580	670	760	850	980
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量	9	10	12	18	25	38	53	70	88	125	175	225	310	440	560

美標波紋管閘閥連接尺寸及重量600LB

型號	WZ41-600LB
壓力等級	600LB
口徑	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300
口徑	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12
L	165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H	200	210	250	260	290	370	398	440	490	530	580	670	760	850	980
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量	11	13	16	24	32	50	70	90	105	165	230	300	400	570	730

聲明：【W(wǎng)Z41H美標波紋管閘閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的WZ41H美標波紋管閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
