產品名稱：	電動彈性座封閘閥	產品型號：	Z945X
公稱通徑：	DN50～DN600	結構形式：	閘板式
公稱壓力：	1.0Mpa～2.5Mpa	連接方式：	法蘭
適用溫度：	-20ºC～+150ºC	驅動方式：	手動、傘齒輪、電動、氣動、液動
閥體材質：	球鐵、鑄鐵、鑄鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣	生產廠家：	浦首閥門

產品說明

Z945X電動彈性座封閘閥可根據用戶的要求配裝各種電動執行機構，實現遠距離控制及自動控制.具有靈敏、可靠、安裝方便等優點。可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。

主要零部件材料

NO.	零件名稱	材質
1	閥體	灰鑄鐵、球墨鑄鐵、鑄鋼
2	閘板	球墨鑄鐵外覆三元乙丙或丁睛橡膠
3	閥桿	不銹鋼
4	閥蓋	灰鑄鐵、球墨鑄鐵、鑄鋼
5	支架	灰鑄鐵、球墨鑄鐵、鑄鋼
6	電動頭	鑄鐵、合金

主要技術參數

公稱壓力：1.0～2.5MPa	工作溫度:0～120℃	法蘭標準:GB/T17241.6 GB9113
公稱通徑：50～400mm	適用介質:水、油、氣等	試驗標準:GB/T13927 API598

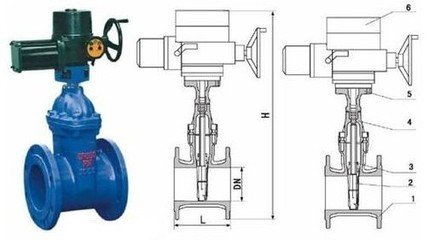

外形結構圖

主要外形尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	178	190	203	229	254	267	292	330	356	381	406	432	457	508
H	732	773	820	870	915	1003	1110	1263	1630	1550	1610	1900	1938	2120



聲明：【Z945X電動彈性座封閘閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的Z945X電動彈性座封閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
