一。根據截止閥的流道方向分為：

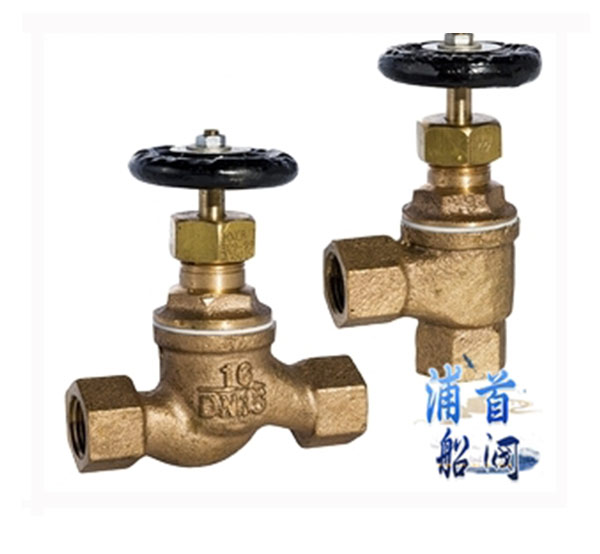

1） 直通截止閥

2） 直流型截止閥：在直流型或Y型截止閥中，閥體的流道向主流道傾斜，使流動狀態的破壞程度小于常規截止閥，因此通過閥門的壓力損失相應較小。

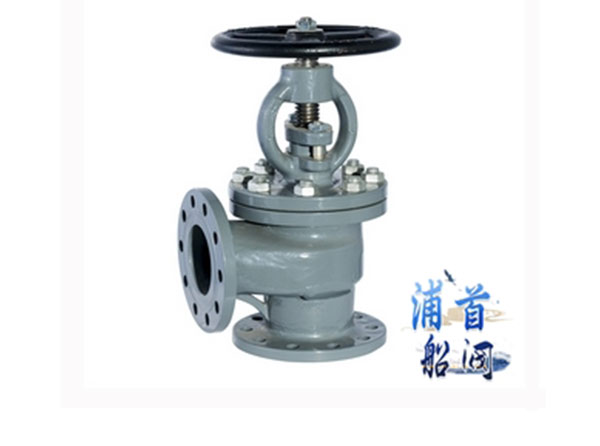

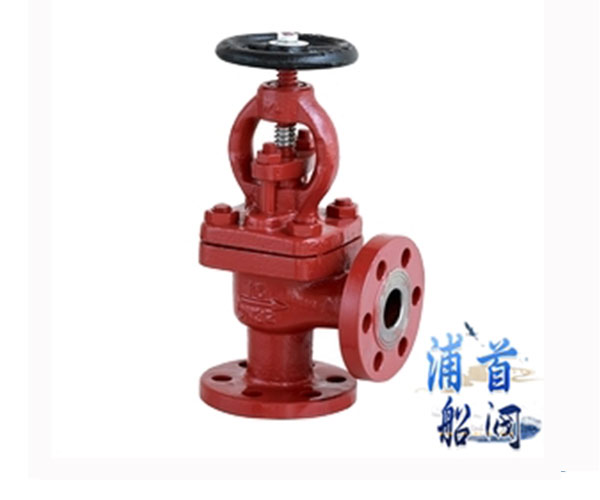

3） 角式截止閥：在角式截止閥中，流體只需改變一次方向，使通過該閥的壓降小于常規截止閥的壓降。

4） 柱塞式截止閥：這種截止閥是傳統截止閥的變種。在這種閥門中，閥瓣和閥座通常是根據柱塞原理設計的。閥瓣磨成柱塞塞，與閥桿連接。密封由套在柱塞上的兩個彈性密封圈實現。兩個彈性密封圈被套環隔開，柱塞周圍的密封圈被閥蓋螺母施加在閥蓋上的載荷緊緊地壓著。彈性密封圈可以更換，可以用各種材料制成。該閥主要用于“開”或“關”，但配有專用柱塞或?qū)Ｓ锰篆h(huán)，也可用于調節流量。

2。根據螺紋在截止閥桿上的位置，可分為：

1） 上螺紋閥桿截止閥：截止閥閥桿的螺紋在閥體外。它的優點是閥桿不受介質的侵蝕，且易于潤滑。這種結構應用廣泛。

2） 下螺紋閥桿截止閥：截止閥閥桿的螺紋在閥體中。這種結構的閥桿螺紋與介質直接接觸，易被腐蝕，不能潤滑。這種結構適用于小口徑低溫地區。

國內生產截止閥的廠家很多，且大多數連接尺寸不統一。主要分為以下幾類：

1） 根據JB/t2203-1999《截止閥結構長度》標準，為通用級。目前，國內大多數安全閥生產廠家都是按照這一標準進行設計和生產的。如上海來樂閥門有限公司、浙江羅浮鍋爐配件廠、杭州截止閥廠、上海良中閥門有限公司、上海截止閥廠、開封高壓截止閥廠、海安截止閥廠等，但標準不完善，規格不全。單閘板截止閥最大公稱直徑為DN1200，雙閘板截止閥最大公稱直徑為DN1500。根據廠家生產的截止閥的規格和數據，目前角式截止閥的最小公稱通徑為DN15，Z型直通截止閥的最小公稱通徑為DN2000。經研究，各廠家的連接尺寸不統一，如dn150z型直通截止閥、上海良中閥門廠、上海截止閥廠、上海亞澤閥門廠等。為了有一個統一的標準，用戶在選擇和安裝時可以互換相同的規格，建議中國通用機械研究院修訂JB/t2203-1999《截止閥結構長度》。建議設計單位和用戶按標準選擇，截止閥廠家按標準設計制造。截止閥工作原理

截止閥又稱截止閥，是應用最廣泛的閥門。由于啟閉過程中密封面間摩擦小，相對耐用，啟閉高度小，易于制造和維護，所以很受歡迎。它不僅適用于中低壓，也適用于高壓。

截止閥的關閉原理是依靠閥桿的壓力使閥瓣密封面與閥座密封面緊密配合，防止介質流動。

截止閥只允許介質單向流動，安裝時具有方向性。截止閥的結構長度比閘閥長。同時，流體阻力大，長期運行密封可靠性不強。   段落二截止閥具有以下優點

一。結構簡單，制造維修方便。

2。工作行程小，啟閉時間短。

三。密封性能好，密封面摩擦小，使用壽命長。

截止閥的缺點如下

一。流體阻力大，啟閉所需的力大。

2。不適用于有顆粒、高粘度、易結焦的介質。

三。調節性能差。

截止閥按閥桿螺紋位置分為外螺紋式和內螺紋式。按介質流向分為直通式、直流式和角式。截止閥按密封形式分為填料密封截止閥和波紋管密封截止閥。
