一：根據截止閥的流道方向分為：

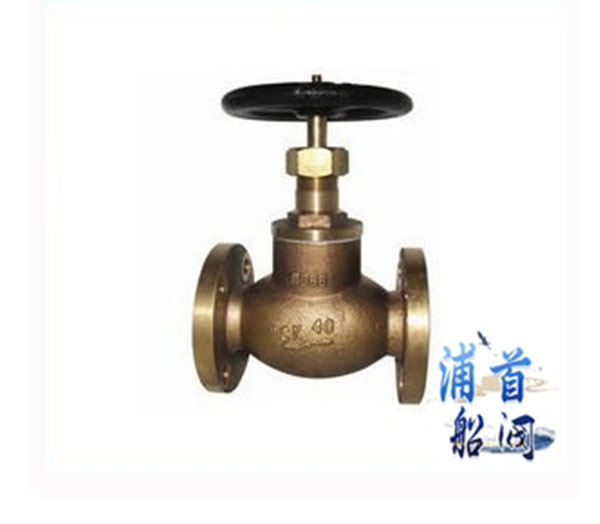

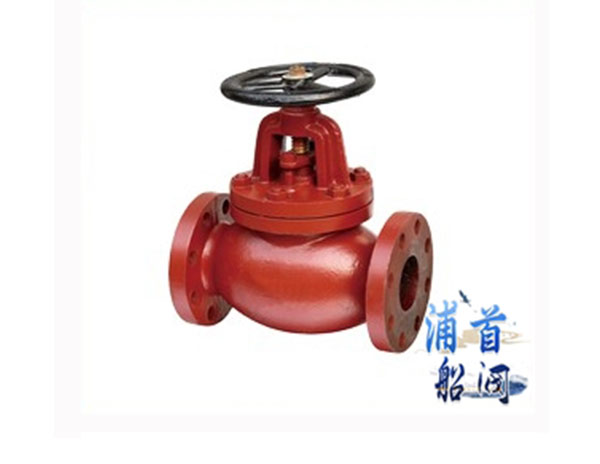

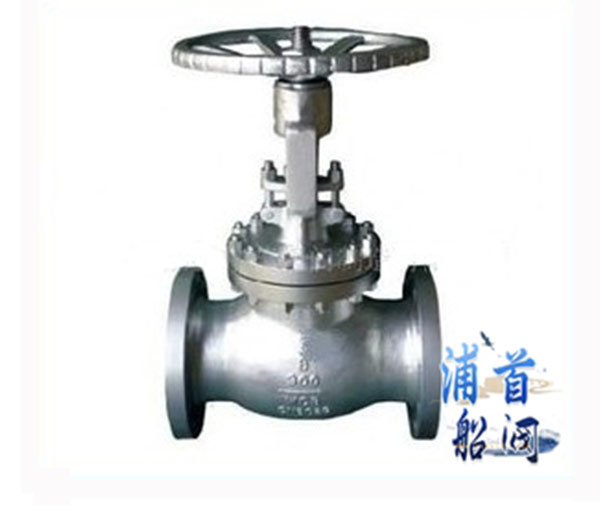

1） 直通截止閥

2） 直流型截止閥：在直流型或Y型截止閥中，閥體的流道向主流道傾斜，使流動狀態的破壞程度小于常規截止閥，因此通過閥門的壓力損失相應較小。

3） 角式截止閥：在角式截止閥中，流體只需改變一次方向，使通過該閥的壓降小于常規截止閥的壓降。

4） 柱塞式截止閥：這種截止閥是傳統截止閥的變種。在這種閥門中，閥瓣和閥座通常是根據柱塞原理設計的。閥瓣磨成柱塞塞，與閥桿連接。密封由套在柱塞上的兩個彈性密封圈實現。兩個彈性密封圈被套環隔開，柱塞周圍的密封圈被閥蓋螺母施加在閥蓋上的載荷緊緊地壓著。彈性密封圈可以更換，可以用各種材料制成。該閥主要用于“開”或“關”，但配有專用柱塞或?qū)Ｓ锰篆h(huán)，也可用于調節流量。

二：根據螺紋在截止閥桿上的位置，可分為：

1） 上螺紋閥桿截止閥：截止閥閥桿的螺紋在閥體外。它的優點是閥桿不受介質的侵蝕，且易于潤滑。這種結構應用廣泛。

2） 下螺紋閥桿截止閥：截止閥閥桿的螺紋在閥體中。這種結構的閥桿螺紋與介質直接接觸，易被腐蝕，不能潤滑。這種結構適用于小口徑低溫地區。

國內生產截止閥的廠家很多，且大多數連接尺寸不統一。主要分為以下幾類：

1） 根據JB/t2203-1999《截止閥結構長度》標準，為通用級。目前，國內大多數安全閥生產廠家都是按照這一標準進行設計和生產的。如上海來樂閥門有限公司、浙江羅浮鍋爐配件廠、杭州截止閥廠、上海良中閥門有限公司、上海截止閥廠、開封高壓截止閥廠、海安截止閥廠等，但標準不完善，規格不全。單閘板截止閥最大公稱直徑為DN1200，雙閘板截止閥最大公稱直徑為DN1500。根據廠家生產的截止閥的規格和數據，目前角式截止閥的最小公稱通徑為DN15，Z型直通截止閥的最小公稱通徑為DN2000。經研究，各廠家的連接尺寸不統一，如dn150z型直通截止閥、上海良中閥門廠、上海截止閥廠、上海亞澤閥門廠等。為了有一個統一的標準，用戶在選擇和安裝時可以互換相同的規格，建議中國通用機械研究院修訂JB/t2203-1999《截止閥結構長度》。建議設計單位和用戶按標準選擇，截止閥廠家按標準設計制造。智推測試第24段角迷宮式截止閥如何消除注水泄漏

Jm100-20角迷宮式截止閥在新疆彩南油田應用3年多，有效地解決了截止失效、閥桿密封泄漏、腐蝕嚴重、切換困難等問題。

Jm100-20角迷宮截止閥是新疆石油局采油技術研究所為解決注水主閥密封失效，減少水錘現象，減少水流對設備的破壞，延長設備使用壽命而于2005年研制的。2006年投入現場應用。

這種截止閥在閥門啟閉過程中對高速高壓水流具有良好的節流效果，有效地降低了流速，大大降低了對閥門、管道和注水設備的影響。此外，閥門的截止球頭和密封閥座經過特殊處理，提高了閥門的耐沖刷和耐腐蝕性能，延長了閥門的使用壽命。

截止閥改進了閥桿的密封填料，有效保證了閥桿的密封性，降低了開關截止閥的阻力。同時，通過對截止閥手輪的巧妙設計，增加了手輪的啟閉力矩，使啟閉手輪更加方便。

Jm100-20角迷宮式截止閥具有結構簡單、安裝方便、運行阻力小、勞動強度降低、節省材料成本80%以上的優點。
