止回閥真的靠譜嗎

公用工程管道與可燃氣體、液化烴、可燃液體的管道或設備連接時，應符合下列要求

a） 在連續公用管道上應設置止回閥和截止閥；

b） 應在兩個檢查閥之間設置一個或兩個斷流閥

c） 僅在設備停止使用時使用的公用管道應封閉或斷開。

《石油化工企業設計防火規范》（GB 50160-2008）第7.2.11條規定：離心式可燃氣體壓縮機和可燃液體泵的出口管道上應安裝止回閥。

當泵、壓縮機進出口壓差過大，或連續使用的公用工程接入危險品系統時，止回閥不能有效地防止物料倒流，甚至兩個止回閥也不能作為有效的止回設計。在HAZOP分析中，建議使用逆流偏差進行危害分析。

為防止高壓物料流回低壓系統，造成重大工藝安全事故，根據止回閥的設計，可增加以下三種方案之一：

1:泵或壓縮機停止聯鎖關閉排放閥；

2：排放閥由低-低排放聯鎖關閉；

3：排放閥通過排放閥兩端低壓差聯鎖關閉止回閥真的靠譜嗎

公用工程管道與可燃氣體、液化烴、可燃液體的管道或設備連接時，應符合下列要求：

a） 在連續公用管道上應設置止回閥和截止閥；

b） 應在兩個檢查閥之間設置一個或兩個斷流閥；

c） 僅在設備停止使用時使用的公用管道應封閉或斷開。

《石油化工企業設計防火規范》（GB 50160-2008）第7.2.11條規定：離心式可燃氣體壓縮機和可燃液體泵的出口管道上應安裝止回閥。

當泵、壓縮機進出口壓差過大，或連續使用的公用工程接入危險品系統時，止回閥不能有效地防止物料倒流，甚至兩個止回閥也不能作為有效的止回設計。在HAZOP分析中，建議使用逆流偏差進行危害分析。為防止高壓物料流回低壓系統，造成重大工藝安全事故，根據止回閥的設計，

可增加以下三種方案之一：

1:泵或壓縮機停止聯鎖關閉排放閥；

2：排放閥由低-低排放聯鎖關閉；

3：排放閥通過排放閥兩端低壓差聯鎖關閉"

止回閥的分類

止回閥分類較多，比如：升降式止回閥、旋啟式止回閥、立式止回閥、雙瓣止回閥、蝶式止回閥、斜盤式止回閥、Y型止回閥等。

結構分類

按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種：

1.升降式止回閥分為立式和臥式兩種。

2.旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。

3.蝶式止回閥為直通式。

以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接、焊接連接和對夾連接四種。

止回閥材質分類

1. 鑄鐵止回閥

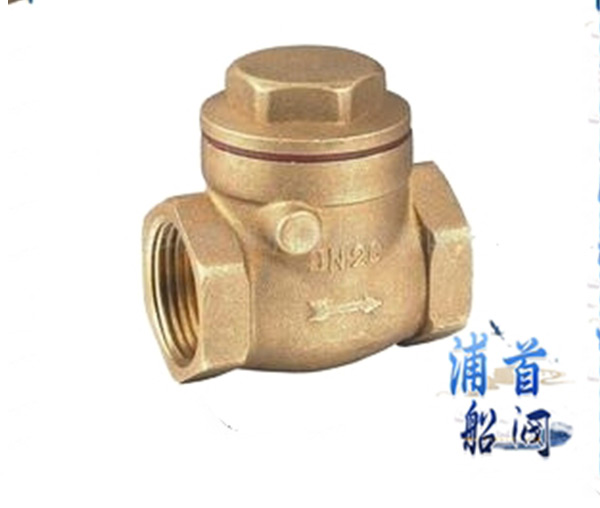

2.黃銅止回閥

3.不銹鋼止回閥

4.碳鋼止回閥

5.鍛鋼止回閥

功能分類

1.DRVZ靜音式止回閥

不銹鋼止回閥

不銹鋼止回閥

2.DRVG靜音式止回閥
