止回閥真的靠譜嗎

公用工程管道與可燃氣體、液化烴、可燃液體的管道或設備連接時，應符合下列要求：

a） 在連續公用管道上應設置止回閥和截止閥；

b） 應在兩個檢查閥之間設置一個或兩個斷流閥；

c） 僅在設備停止使用時使用的公用管道應封閉或斷開。

《石油化工企業設計防火規范》（GB 50160-2008）第7.2.11條規定：離心式可燃氣體壓縮機和可燃液體泵的出口管道上應安裝止回閥。

當泵、壓縮機進出口壓差過大，或連續使用的公用工程接入危險品系統時，止回閥不能有效地防止物料倒流，甚至兩個止回閥也不能作為有效的止回設計。

在HAZOP分析中，建議使用逆流偏差進行危害分析。為防止高壓物料流回低壓系統，造成重大工藝安全事故，根據止回閥的設計，可增加以下三種方案之一：

1:泵或壓縮機停止聯鎖關閉排放閥；

2：排放閥由低-低排放聯鎖關閉；

3：排放閥通過排放閥兩端低壓差聯鎖關閉止回閥真的靠譜嗎

公用工程管道與可燃氣體、液化烴、可燃液體的管道或設備連接時，應符合下列要求

a） 在連續公用管道上應設置止回閥和截止閥；

b） 應在兩個檢查閥之間設置一個或兩個斷流閥；

c） 僅在設備停止使用時使用的公用管道應封閉或斷開。

《石油化工企業設計防火規范》（GB 50160-2008）第7.2.11條規定：離心式可燃氣體壓縮機和可燃液體泵的出口管道上應安裝止回閥。

當泵、壓縮機進出口壓差過大，或連續使用的公用工程接入危險品系統時，止回閥不能有效地防止物料倒流，甚至兩個止回閥也不能作為有效的止回設計。在HAZOP分析中，建議使用逆流偏差進行危害分析。為防止高壓物料流回低壓系統，造成重大工藝安全事故，根據止回閥的設計

可增加以下三種方案之一：

1:泵或壓縮機停止聯鎖關閉排放閥；

2：排放閥由低-低排放聯鎖關閉；

3：排放閥通過排放閥兩端低壓差聯鎖關閉"

焊接式截止閥分類

1） 直通截止閥

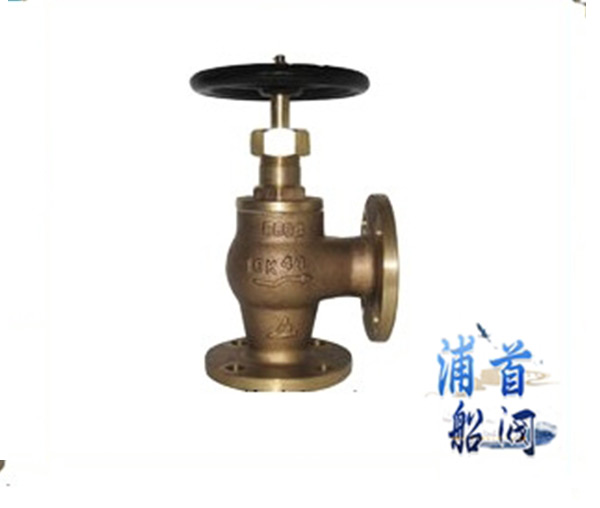

2） 在角型截止閥中，流體只需改變一次方向，因此通過閥門的壓降比傳統截止閥小。

3） 在直流式或Y型截止閥中，閥體的流道與主流道形成一條斜線，因此流動狀態的破壞程度比常規截止閥小，因此通過閥門的壓力損失也相應較小。

4） 柱塞式截止閥：這種類型的截止閥是傳統截止閥的變體。在這種閥門中，閥瓣和閥座通常是根據柱塞原理設計的。閥瓣磨成柱塞，與閥桿連接。密封是由兩個彈性密封圈安裝在柱塞上實現的。兩個彈性密封圈由一個環隔開，閥蓋螺母施加在閥蓋上的載荷將柱塞周圍的密封圈壓緊。彈性密封圈可以更換，可以用各種材料制成。閥門主要用于“開”或“關”。但是，它配備了特殊形式的柱塞或特殊的套筒環，也可以用來調節流量。
