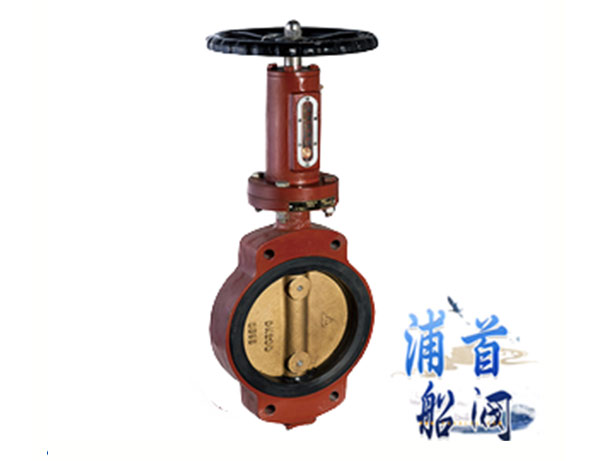

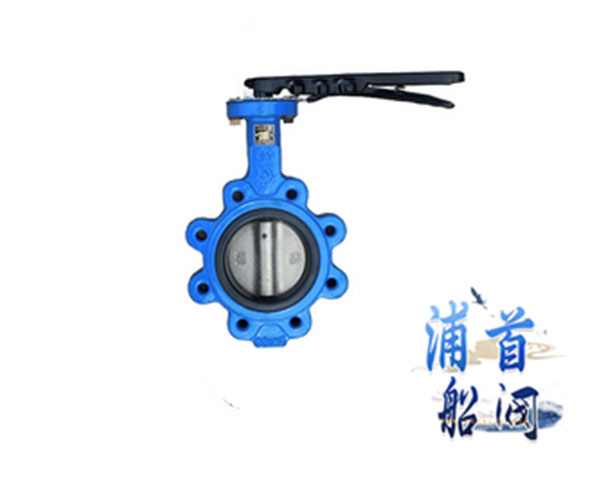

船用法蘭蝶閥

船用法蘭蝶閥結構

船用法蘭式蝶閥結構簡單，體積小，重量輕，只由少數幾個零件組成。而且，只需旋轉90°即可快速啟閉，操作方便。同時，該閥具有良好的流體控制特性。當蝶閥處于全開位置時，介質流經閥體時，蝶板的厚度是唯一的阻力，因此蝶閥產生的壓降很小，因此具有良好的流量控制特性。蝶閥有彈性密封和金屬密封。彈性密封閥，密封圈可以鑲嵌在閥體上或附著在蝶板的外圍。

船用法蘭蝶閥的特點

船用法蘭蝶閥采用金屬密封的閥門壽命一般比彈性密封閥長，但很難實現完全密封。金屬密封能適應較高的工作溫度，而彈性密封有溫度限制。

如果需要使用蝶閥作為流量控制，主要是選擇正確的閥門尺寸和類型。蝶閥的結構原理特別適用于大口徑閥門的制造。蝶閥不僅廣泛應用于石油、天然氣、化工、水處理等一般行業，而且廣泛應用于火力發電廠的冷卻水系統中。

止回閥工作原理

止回閥也可用于向壓力可能高于系統壓力的輔助系統供油。止回閥可分為旋啟式止回閥（根據重心旋轉）和升降式止回閥（沿軸線移動）。

止回閥這種類型的閥門的作用是只允許介質朝一個方向流動，并防止反向流動。這種閥門通常是自動工作的。在流體壓力單向流動的作用下，閥瓣開啟；當流體反向流動時，閥座受到流體壓力和閥瓣自重的作用，流量被切斷。

止回閥屬于這種類型的閥門，包括旋啟式止回閥和升降式止回閥。旋啟式止回閥具有鉸鏈機構，閥瓣像門一樣可以自由地靠在傾斜的閥座表面上。為了保證閥瓣每次都能到達閥座表面的適當位置，閥瓣采用鉸鏈機構設計，使閥瓣有足夠的擺動空間，使閥瓣與閥座真正全面接觸。根據性能要求，閥盤可以由金屬制成，鑲嵌皮革、橡膠或合成材料蓋。

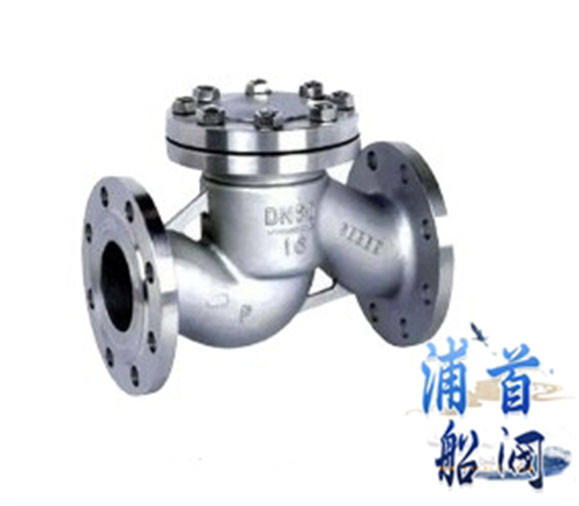

當旋啟式止回閥完全打開時，流體壓力幾乎不受阻礙，因此通過閥的壓降相對較小。升降式止回閥的閥瓣位于閥體上閥座的密封面上。除了閥瓣可以自由提升外，其余的閥門類似于截止閥。流體壓力使閥瓣從閥座的密封面抬起。介質回流導致閥瓣落回閥座并切斷流量。根據使用條件，閥瓣可以是全金屬結構，也可以在閥瓣架上鑲嵌橡膠墊或橡膠圈。與截止閥一樣，流體通過提升式止回閥的通道也很窄，因此通過提升式止回閥的壓降大于旋啟式止回閥，旋啟式止回閥的流量受到限制。
