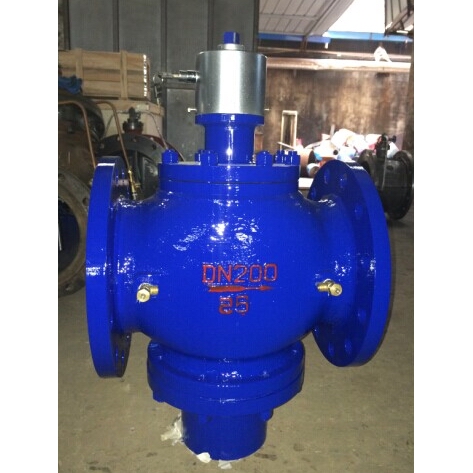

產品名稱：ZL47F自力式流量控制閥

產品型號：ZL47F
產品口徑：DN15～DN350
產品壓力：1.6MPa
產品材質：球墨鑄鐵、鑄鋼、不銹鋼

產品名稱：自力式流量控制閥產品型號：ZL47F 公稱通徑：DN15～DN350功能作用：控制流量公稱壓力：1.6MPa連接方式：法蘭式、內螺紋適用溫度：-0ºC～+80ºC驅動方

產品名稱：	自力式流量控制閥	產品型號：	ZL47F
公稱通徑：	DN15～DN350	功能作用：	控制流量
公稱壓力：	1.6MPa	連接方式：	法蘭式、內螺紋
適用溫度：	-0ºC～+80ºC	驅動方式：	自力式
閥體材質：	球墨鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、液體等	生產廠家：	浦首閥門

產品說明

ZL47F自力式流量控制閥是一種利用介質本身的壓力變化來進行自我調控，從而保持流經該被控系統流量不變的閥門，ZL47F自力式流量控制閥具有流量指示，可在線調節，適用于供熱及空調系統等非腐蝕性介質的流量控制。運行前一次性測試調節，可使系統流量自動恒定在預先設置的設定值。ZL47F自力式流量控制閥流量調節準確，操作簡單，運作平穩，性能可靠，使用壽命長。

產品特點

1、可按設計要求或?qū)嶋H要求設定流量，自動消除系統的壓差波動，保持流量不變。
2、克服系統冷熱不均現象，提高供冷水（熱水）的質量。
3、徹底解決近端壓差大，遠差壓差的矛盾。
4、減少系統循環水量，減低系統阻力。
5、減少設計工作量，不需對管道進行繁瑣的水力平衡計算，管網設計簡單，維修方便，節約造價。
6、采用先進的技術膜片，理論誤差為零，且可承受0.8的壓差，整圈流量顯示均為測試值。

零部件材料

零件名稱	材料
閥體、閥蓋	灰鑄鐵、球鐵、鑄鋼、不銹鋼
閥桿	不銹鋼
閥瓣	鑄銅
膜片	丁腈橡膠

性能規范

型號	ZL47F-16
公稱壓力	1.6 MPa
殼體試驗壓力	2.4MPa
使用介質	水、油等非腐蝕性液體
介質溫度	0-80℃

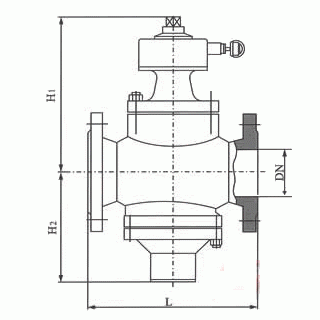

外形結構圖

ZL47F自力式流量控制閥(圖1)

主要外形尺寸

產品型號	公稱通徑 (mm)	L	H1	H2	流量控制范圍 m3/h
ZL47F-16	15	110	122	70	0.1～1
ZL47F-16	20	110	122	70	0.1～1.5
ZL47F-16	25	115	137	74	0.2～2
ZL47F-16	32	160	182	91	0.5～4
ZL47F-16	40	200	191	147	1～6
ZL47F-16	50	215	197	147	2～10
ZL47F-16	65	230	205	154	3～15
ZL47F-16	80	275	259	181	5～25
ZL47F-16	100	290	268	211	10～35
ZL47F-16	125	315	334	227	15～50
ZL47F-16	150	350	357	260	30～80
ZL47F-16	200	430	407	303	40～180
ZL47F-16	250	520	452	367	100～300
ZL47F-16	300	635	486	430	150～500
ZL47F-16	350	670	555	495	200～700

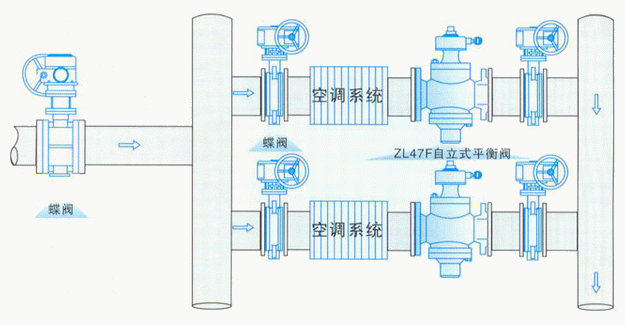

安裝示意圖

ZL47F自力式流量控制閥(圖2)

聲明：【ZL47F自力式流量控制閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的ZL47F自力式流量控制閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
