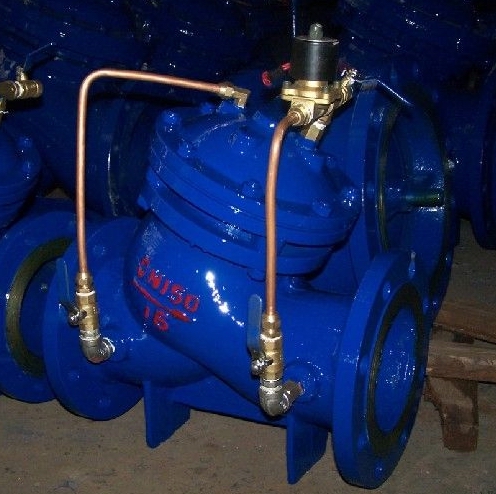

產品名稱：	電動遙控閥	產品型號：	J145X
公稱通徑：	DN50～DN1000	結構形式：	隔膜式
工作壓力：	1.0MPa～1.6MPa～2.5MPa	連接方式：	法蘭
適用溫度：	-0ºC～+80ºC	功能作用：	遠程遙控開關
閥體材質：	球墨鑄鐵、鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、污水、海水	生產廠家：	浦首閥門

產品說明

J145X電動遙控閥安裝在各類給水、建筑、石油、化工、治金、排水、食品、電站、核電等領域的管路中，根據電信號或手動操作，使閥門打開或關閉。電動遙控閥特點：準確快速的控制反應，關閉速度可調，閥門平穩關閉而不會產生壓力波動，采用三向電磁閥，維護簡單。

設計標準

設計與制造：GJ/T167-2002的規定
法蘭連接按：GB/T9113.1-2010規定
壓力實驗按：GB/T13927-2008的規定
結構長度按：企業標準和客戶固定

結構特點

J145X電動遙控閥主要由閥體、閥瓣、閥桿、電磁導閥、針型閥、小球閥、過濾器等組成。該閥具有操作簡單，啟閉靈活，無噪音等優點，是實現自動控制，集中控制和遠程控制的理想設備。

零部件材料

零件名稱	材質
閥體、閥蓋	鑄鐵、鑄鋼、不銹鋼
閥座	錫青銅、不銹鋼
閥瓣	碳鋼、不銹鋼+丁腈橡膠
閥桿	鋁青鋼、鉻不銹鋼
膜片	丁腈橡膠
膜片壓板	碳鋼、不銹鋼
彈簧	不銹鋼

性能規范

閥體部分	型號		J145X
	公稱壓力Mpa		1.0~2.5Mpa
	實驗壓力	密封Mpa	1.1
		強度Mpa	1.5
	適用介質		水
	介質溫度		≤80℃
驅動部分	驅動介質		水
	驅動壓力		0.3~1.0
控制部分	控制器輸出電壓		AC220
	電磁閥線圈壓力(V)		DC24
	電磁線圈功耗(V)		6

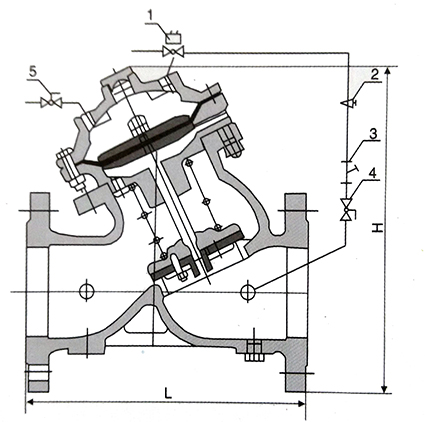

外形結構圖



主要外形尺寸1.0MPa

DN	L	H	D	D1	n-d
50	205	293	165	125	4-18
65	220	328	185	145	4-18
80	250	364	200	160	8-18
100	290	418	220	180	8-18
125	330	481	250	210	8-18
150	350	543	285	240	8-22
200	400	673	340	295	8-22
250	500	792	395	350	12-22
300	560	927	445	400	12-22
350	600	957	505	460	16-22
400	700	1188	565	515	16-26
450	770	1218	615	565	20-26
500	800	1256	670	620	20-26
600	900	1600	780	725	20-30
700	1000	1750	895	840	24-30
800	1100	1900	1015	950	24-33
900	1200	2100	1115	1050	28-33
1000	1300	2400	1230	1160	28-36

主要外形尺寸1.6MPa

DN	L	H	D	D1	n-d
50	205	293	165	125	4-18
65	220	328	185	145	4-18
80	250	364	200	160	8-18
100	290	418	220	180	8-18
125	330	481	250	210	8-18
150	350	543	285	240	8-22
200	400	673	340	295	12-22
250	500	792	405	355	12-26
300	560	927	460	410	12-26
350	600	957	520	470	16-26
400	700	1188	580	525	16-30
450	770	1218	640	585	20-30
500	800	1256	715	650	20-33
600	900	1600	840	770	20-36
700	1000	1750	910	840	24-36
800	1100	1900	1025	950	24-39

主要外形尺寸2.5MPa

DN	L	H	D	D1	n-d
50	205	293	165	125	4-18
65	220	328	185	145	8-18
80	250	364	200	160	8-18
100	290	418	235	190	8-22
125	330	481	270	220	8-22
150	350	543	300	250	8-26
200	400	673	360	310	8-26
250	500	792	425	370	12-30
300	560	927	485	430	16-30
350	600	957	555	490	16-33
400	700	1188	620	550	16-36
450	770	1218	670	600	20-36
500	800	1256	730	660	20-36

安裝示意圖

聲明：【J145X電動遙控閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的J145X電動遙控閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
