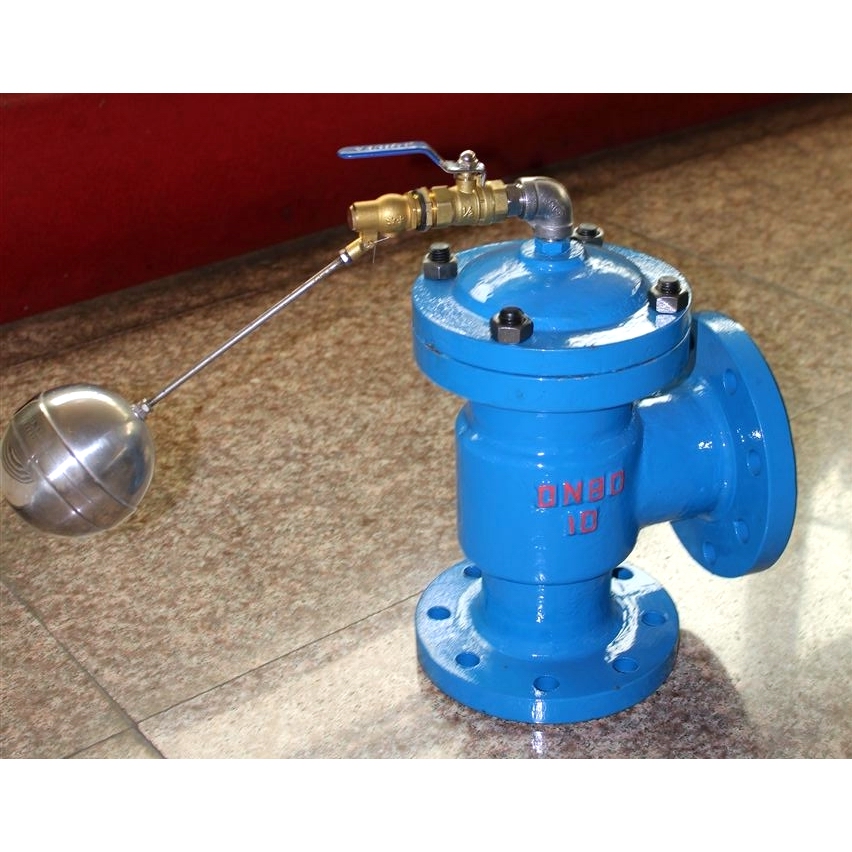

產品名稱：	水位控制閥	產品型號：	H142X
公稱通徑：	DN40～DN350	結構形式：	液壓浮球式
工作壓力：	1.0MPa～1.6MPa	連接方式：	法蘭
適用溫度：	-0ºC～+80ºC	功能作用：	控制水位
閥體材質：	鑄鐵、鑄鋼、不銹鋼、黃銅	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、污水	生產廠家：	浦首閥門

產品說明

H142X水位控制閥是一種自動控制水箱、水塔液面水位高度的水力控制閥。當水面下降超過預設值時，浮球閥打開，活塞上腔室壓力降低，活塞上下形成壓差，在此壓差作用下閥瓣打開進行供水作業；當水位上升到預設高度時，浮球閥關閉，活塞上腔室壓力不斷增大致使閥瓣關閉停止供水。如此往復自動控制液面在設定高度，實現自動供水功能。

作用原理

H142X水位控制閥適用于工礦企業、民用建筑中各種水箱（池）、水塔的自動供水系統。并可用作常壓鍋爐循環供水控制閥。當水池或水塔內水位下降，浮球閥開啟排水時，進水管內有壓水將閥內活塞托起，密封面打開，閥門即開啟供水，當水位上升到控制閥時，浮球閥關閉，活塞下移將密封面封閉，閥門即停止供水。

結構特點

1、運用液壓原理控制，結構新穎合理。
2、工作平穩可靠。在規定的使用壓力范圍內，可保證無水錘沖擊。
3、重量輕，體積小。
4、安裝維修方便。

外形結構圖



主要外形尺寸

公稱通徑	尺   寸
	L	H
40	107	235
50	115	243
65	125	258
80	135	280
100	146	307
125	165	358
150	180	400
200	215	490
250	255	576
300	285	663
350	325	750

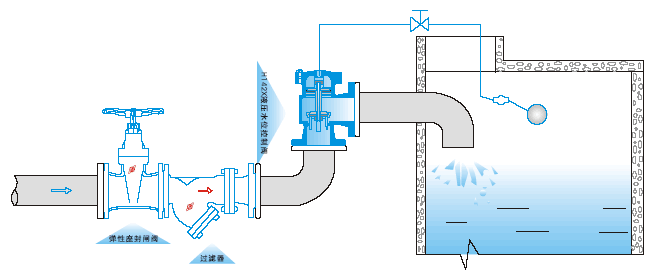

安裝示意圖

聲明：【H142X水位控制閥】規格型號、結構尺寸由浦首閥門提供，如何選擇適用的H142X水位控制閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
